循环: 螺纹加工（车削）
ISO 公制螺纹轮廓
|

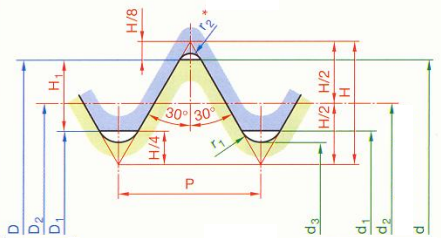

螺纹（公制）的 ISO 轮廓参考标准 NF ISO 68。该轮廓是通过用通过轴线的平面切割螺钉或螺母获得的。 请参考右侧图像。 蓝色轮廓表示螺母。 黄色轮廓表示螺钉。
|
D, D1, D2 是螺母的直径 d, d1, d2, d3 是螺钉的直径。 |
||
|
d=D= 名义直径 |
d2=D2= d - 0.6495P |
P = 螺距 |
H1 = 0.5412P |
|
d1=D1= d - 1.0825P |
d3= d- 1.2268P |
H = 0.866P |
r1 = 0.1443P |
螺距和刀路参数

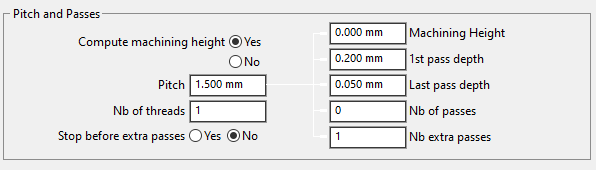

螺距和刀路选项允许您为螺纹加工操作配置不同的参数。
|
计算加工高度 |
是 或 否 |
|
螺距 |
螺纹螺距或两次连续下刀之间的偏移。 |
|
在额外刀路前停止 |
在调用额外刀路之前创建停止点。 |
|
加工高度 |
加工高度 |
|
首次下刀深度 |
与刀路切削相关的增量深度 |
|
最后下刀深度 |
加工的最后一次下刀深度（递减刀路）。 |
|
刀路数量 |
允许检查刀路数量。 |
|
额外刀路数量 |
加工结束时的弹簧刀路数量。 |
GO2cam 会根据标准自动计算各种螺纹参数。
更改 螺距 参数时， 加工深度 和 刀路数量 会根据操作使用的刀片类型和 ISO 标准而变化。

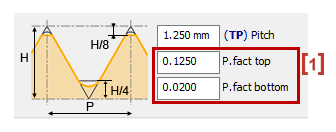

In the tool window above, we defined the pitch and the factors [1] (Top and bottom) to determine the total thickness between the outer pass and the inner pass.

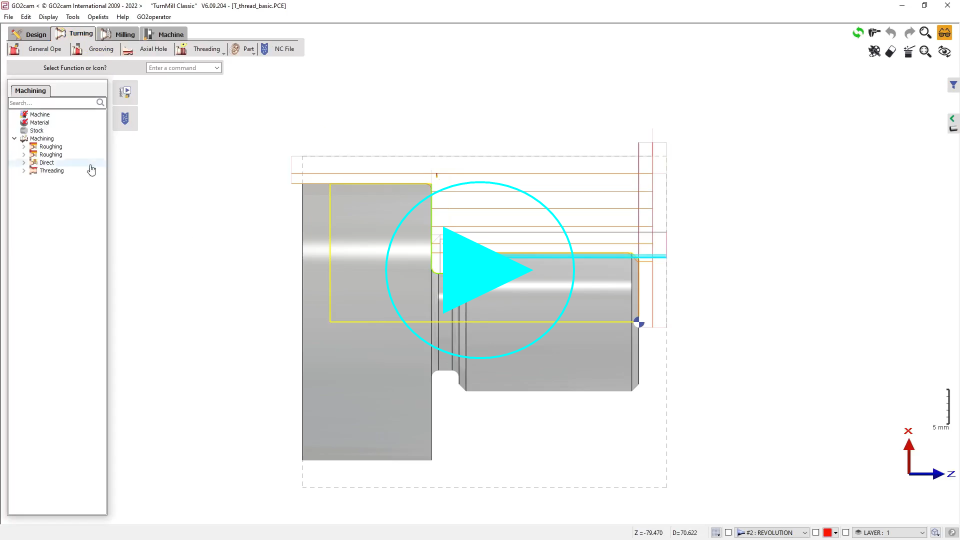

必须考虑 加工刀路 H/8 H/4 和 位置。正是这种计算证明了差异的合理性。 您可以在车削中观看关于螺纹深度计算的视频：
|
|
