循环 : millyuGO Pocket, millyuGO, PAM, Stock, Cast, Roughing/Reworking, Facing Roughing

在设置加工区域限制时,有两种选项:

  1. 按偏移量

  2. 按窗口

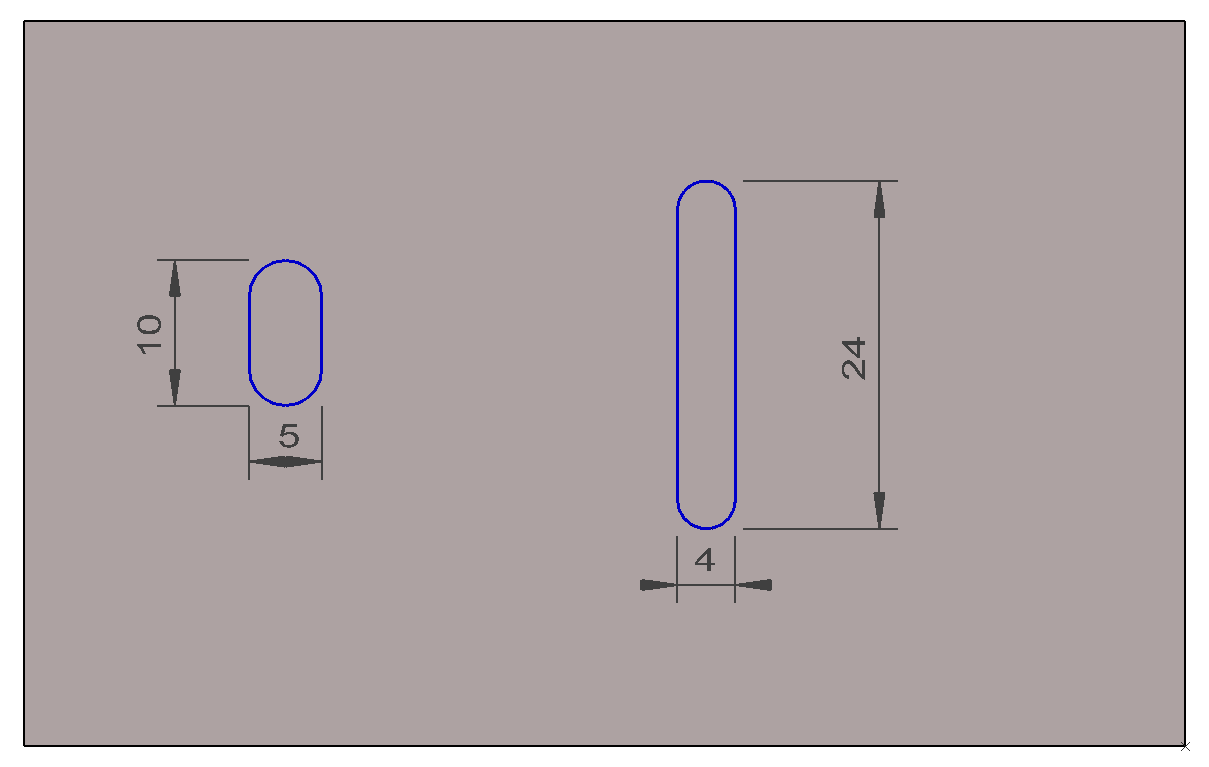

在以下示例中,两个槽都将包含在几何选择中,并将使用直径为 3 毫米的刀具进行加工。

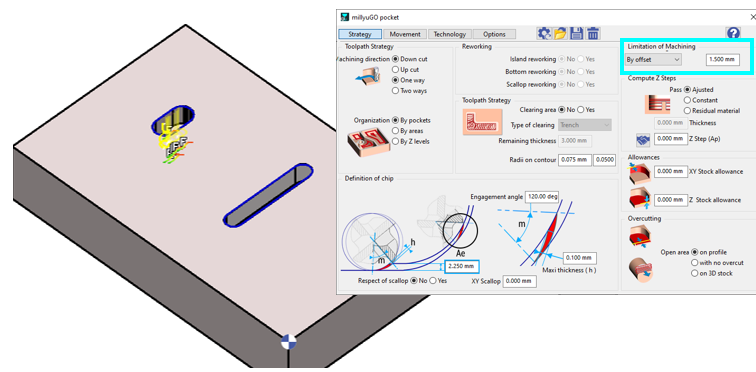

  1. 按偏移量:

由于偏移量限制,将值设置为 1.5 毫米会将加工限制在“5 毫米槽”。

这是因为偏移量被加到刀具直径(3 毫米)上,导致一个 有效切削宽度 为 4.5 毫米(3 毫米 +1.5 毫米),它只适合“5 毫米槽”。

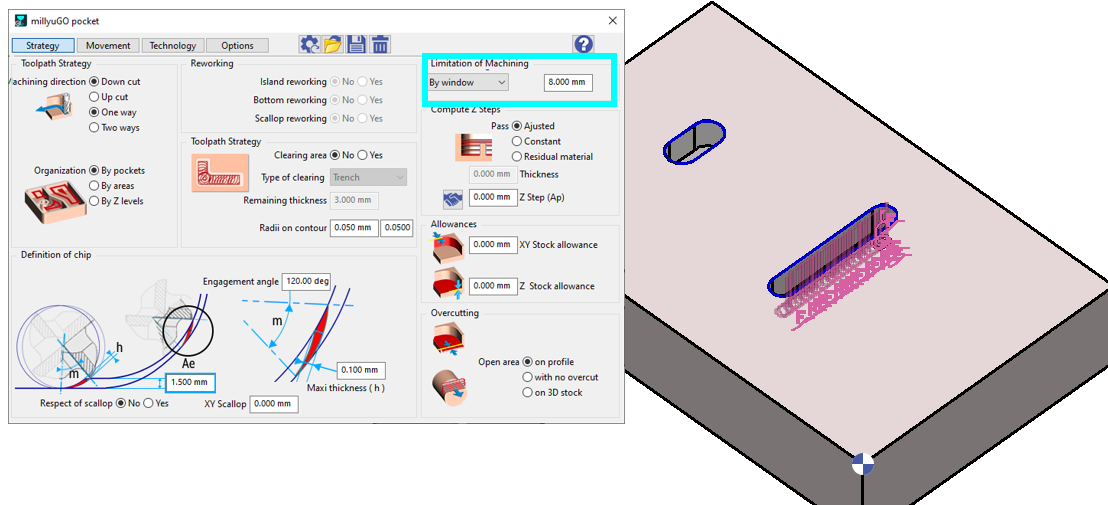

  1. 按窗口:

在窗口限制下,将值设置为 8 毫米可确保只有长度超过 11 毫米的槽才会被加工。

这是因为 有效切削长度 是通过将刀具直径(3 毫米)与设定值(8 毫米)相加来确定的,从而导致最小槽长度要求为 11 毫米。
