直线切削, 锥度切削的定义

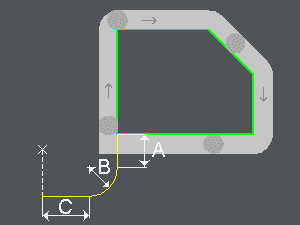

这些参数允许您在电线的进刀和退刀处添加超长和圆弧。

进刀超长 (A)

正值会延长刀路在轮廓的第一个元素上，负值会缩短它。如果第一个元素是圆弧，则超长是圆形的。这通常在加工从外角开始时使用。

进刀圆弧半径 (B)

在第一个轮廓元素之前添加的四分之一圆，与其相切。如果使用了进刀超长，则进刀圆弧半径位于其之前。此半径必须大于电线半径。

圆弧超长 (C)

如果定义了进刀圆弧半径，您可以在其之前添加线性超长。您可以选择：

• 自动：圆弧超长根据穿丝点自动计算

• 手动：输入圆弧超长。

进刀圆弧超长 (C)

如果选择“手动”，请输入您想要的值。

---

4轴 cnt / cnt, 4轴 elt / elt 的定义

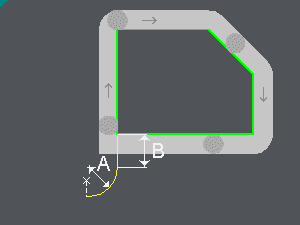

电线进刀和退刀的管理。我们可以为电线的进刀和退刀添加超长和圆弧。

进刀圆弧半径 (A)

在第一个轮廓元素之前添加的四分之一圆，与其相切。如果使用了进刀超长，则进刀圆弧半径位于其之前。此半径必须大于电线半径。

进刀超长 (B)

正值会延长刀路在轮廓的第一个元素上，负值会缩短它。如果第一个元素是圆弧，则超长是圆形的。这通常在加工从外角开始时使用。
