循环 : 螺纹加工
定义
这些参数用于管理刀具的进刀和退刀运动。
|

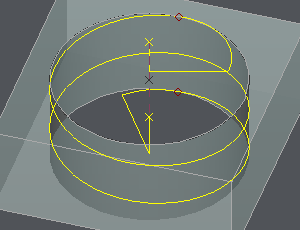

首先定义进刀和退刀的半径值。这两个值可以不同。 如果此值为 0 ,则不进行半径处理,其他参数将不可用。 在此示例中,加工直径为 10 毫米 ,进刀和退刀半径为 7.5 毫米。 . |
|
|

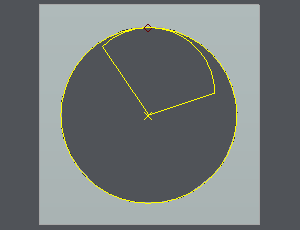

还可以定义半径的圆弧角度。 此角度定义半径的长度,在以下示例中,进刀半径为 90° ,这是一个四分之一圆。 退刀角度仅为 45 ° . |
|
|

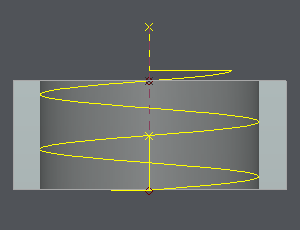

最后定义半径是恒定的还是相对于 Z 轴变化的。 在示例中,进刀半径为 变化 ,而退刀半径为 恒定 . |
