介绍

当您从 CAD 系统导入文件时，实体模型中可能会出现一些问题。

  • 第一步是检查 实体的有效性 同名功能。如果实体正确，则可以进行下一步操作，即零件定位。

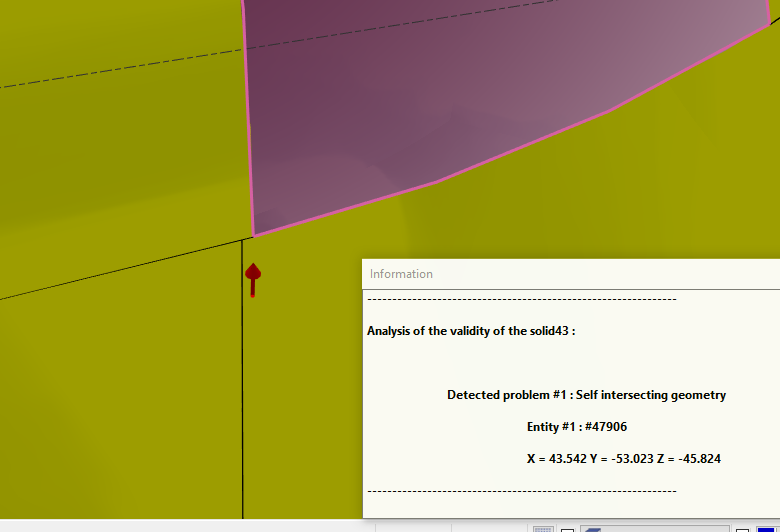

  • 如果有 错误消息 关于实体模型， 四个不同的功能 可用于修复实体模型。我们的主要建议是尝试一下，然后一个接一个地使用这些功能。

实体简化

定义: 模型的自动简化，将 B 样条曲面转换为解析曲面。

此功能尤其适用于圆柱体和圆角计算不正确的情况。

只需定义公差值，然后单击实体进行简化。

修补和简化

定义: 尝试修复模型的几何形状并重建实体。

只需定义公差值，然后单击实体进行修复。

几何和拓扑清理

定义: 实体模型的拓扑校正。

只需定义公差值，然后单击实体进行清理。


曲面方向反转


定义: 根据其性质，所有实体曲面都有一个给定的方向。在极少数情况下，从外部 CAD 软件导入后，此方向不正确。通常，这会发生在实体的所有曲面上。它是

该命令允许通过单击实体来反转实体所有曲面的方向。
