循环 : 直线开槽, 等高, 之字形, W型式, O型环型式, 定心, 钻孔, 钻孔扩孔, 攻牙, 板牙螺纹加工, 分离, 啄进, 倒角, 滚花

定义

能够根据几个参数在刀具路径中编程停留:

  • 停留深度

  • 停留单位

  • 停留

  • 最终停留

设置

  • 首先选择停留的单位：可以是秒或转。

  • 然后您可以定义 停留深度 ，这是两次停留之间的距离。

  • 停留 是以秒或转为单位的值，代码通常是 G04 加上一个字母（例如 Fanuc 为 X 或 U，Num 为 F）。

  • 最终停留 允许在末尾定义一个不同的值，以便在最后一次加工中获得更好的精加工效果。

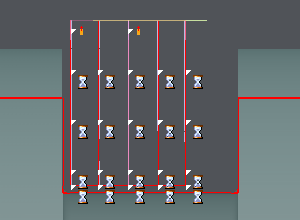

定义的停留将显示在屏幕上，并带有沙漏符号，如下图所示。

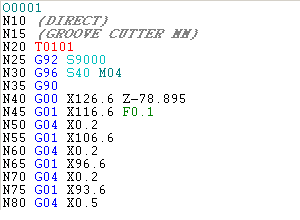

在此示例中：

  • 停留深度 = 5mm (在直径处，x = 126.6, x = 116.6, x = 96.6)

  • 停留单位为秒

  • 停留 = 0.2s

  • 最终停留 = 0.5s

直线、等高和 W 型式开槽操作的特殊情况。

策略中定义的停留不会应用于这三种操作的全部刀具路径。在某种程度上，我们可以认为粗加工路径分解为两条路径：

  • ‘粗加工’路径：刀具进行垂直下刀，可以在此处应用停留。

  • ‘预精加工’路径：刀具在每次粗加工下刀后沿轮廓进行一次路径。此路径由参数‘ 轮廓加工 ’.
