循环: 粗车

定义

您可以在内部粗加工的每次走刀前编程钻孔刀具路径。此选项可避免钻孔操作和换刀。

当然，您必须使用一种能够同时进行钻孔和扩孔操作的专用刀具（例如：Ceratizit 公司生产的 EcoCut 刀具）。

要应用此新策略，刀具页面和循环页面中必须遵守一系列规则，否则参数将不可用：

  • 参数 钻孔直径 必须在 搪柱车刀页面 ,

  • 角度 KAPR 刀刃必须设置为 90° ,

  • 刀具路径中的循环类型必须定义为模式 ' 面 ',

  • 设置选项 ‘ 扩孔时钻孔 ’ 为 ‘ 是 '.

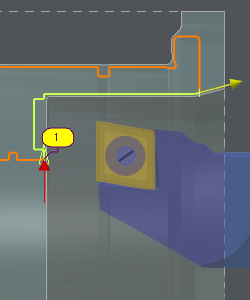

  • 起始矢量应垂直设置（如图所示）

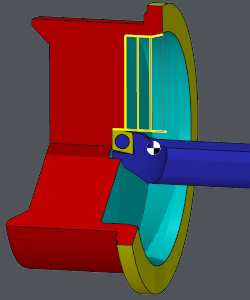

必须选择几何图形 从底到顶 ，否则无法进行钻孔。

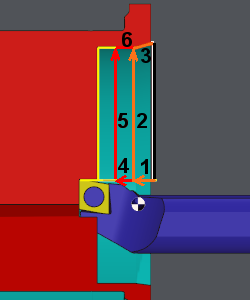

生成的刀具路径如下：

1：钻孔第1次走刀,

2 和 3：第1次粗加工走刀,

退刀,

4：钻孔第2 次 走刀

5 和 6：第2 次 次粗加工走刀，依此类推。

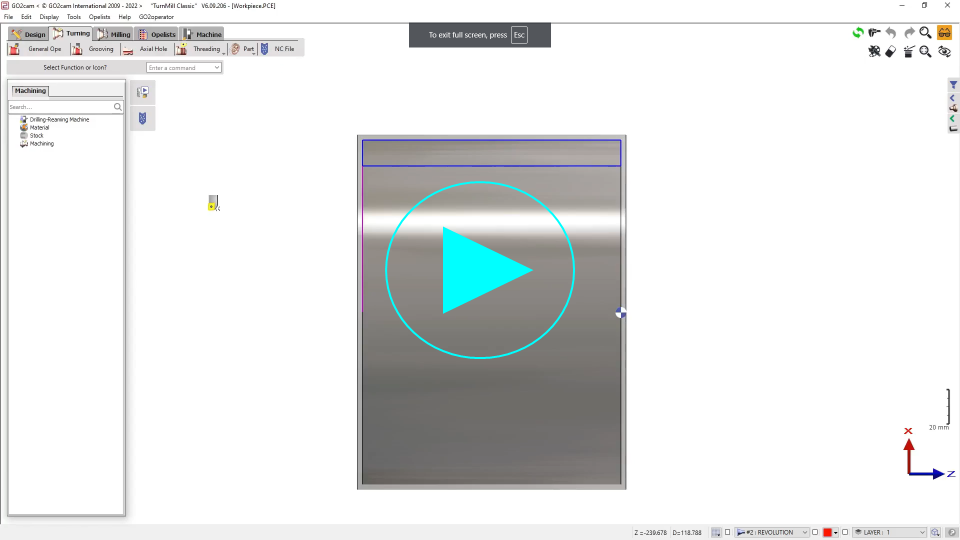

▶️ 您可以在粗加工循环中观看关于扩孔时钻孔的视频：

Program a Drilling - Reaming Method 1.png
