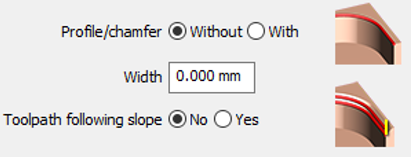

在大多数情况下，实体或轮廓上没有设计倒角（轮廓/倒角设置为 无 ）。XY平面上的倒角尺寸由参数决定 宽度 .

如果倒角已设计好，则宽度参数无效（轮廓/倒角设置为 有 ），尺寸将从实体自动读取。

For information about 沿斜坡刀路 , click 此处 .

深度重算参数提供了调整刀尖深度的能力。

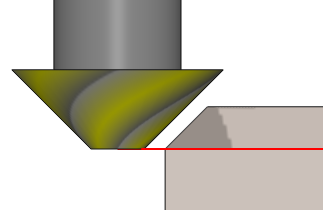

刀尖

在这种情况下，需要定义底部Z值。如果设置的值与倒角尺寸相同，刀尖将与倒角底部边缘处于同一水平。建议设置更大的Z值。

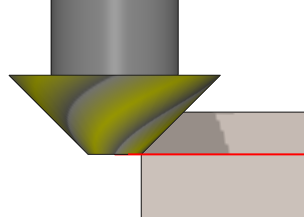

引导点

与刀尖类似。唯一的区别是刀具的偏移取决于引导点的位置。

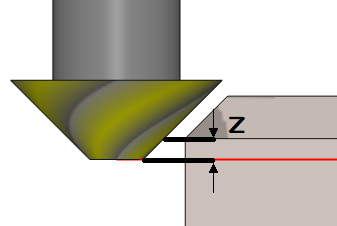

Z 增量

在此模式下，不需要在几何选择期间定义倒角的Z高度（底部Z）值。在策略页面，可以定义一个增量值，该值将沿Z方向偏移刀尖，使其偏离倒角边缘。

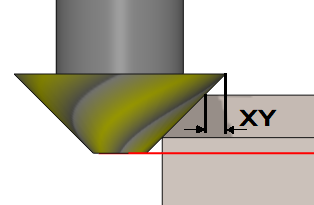

XY 增量

此模式与Z增量类似，不同之处在于增量值将刀具边缘偏移到倒角顶部边缘。

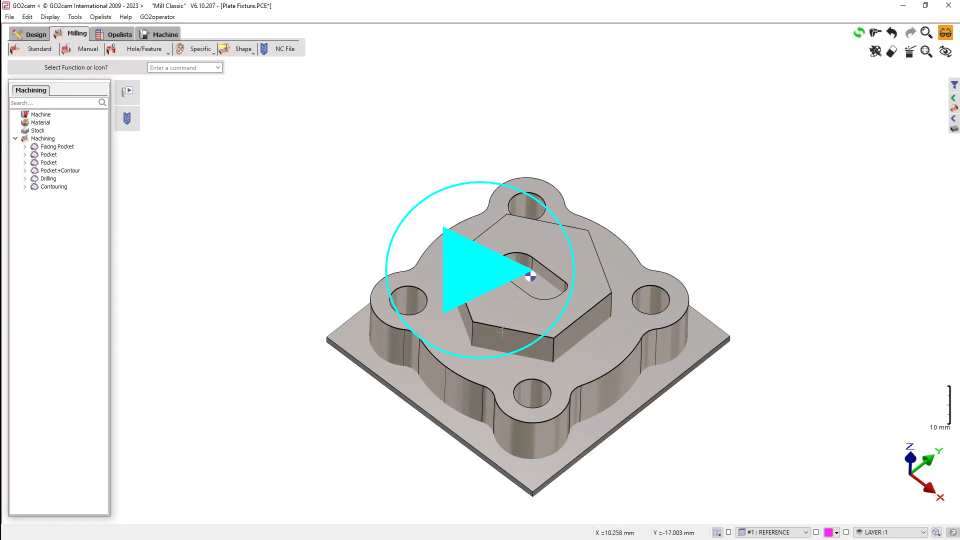

观看解释策略的视频。

#1 图像中的是倒角在XY平面上的宽度，以及 #2 是Z值。

将Z值与倒角边缘设置在同一水平可能导致刀柄碰撞，如左图所示。

建议始终偏移Z值以避免这种情况，如右图所示。
