定义

这些命令允许您定义进刀和退刀的快速移动。

进刀距离 (A)

它允许输入定义相对于第一个加工元素的进刀距离。它是根据进刀角度输入的。如果值为零，则入口点对应于在选择面板的进刀功能处单击的几何点。
如果值不为零，则入口点计算如下：

• 第一个元素的端点。

• 超程进刀。

• 进刀圆弧半径。

进刀角度 (B)

它允许输入角度以自动定位进刀点。此角度相对于第一个加工元素的端点、超程的端点或进刀圆弧半径的端点应用。

退刀距离 (C)

它允许输入定义相对于最后一个加工元素的退刀距离。它是根据退刀角度输入的。如果值为零，则出口点对应于在选择面板的退刀功能处单击的几何点。
如果值不为零，则出口点计算如下：

• 最后一个元素的端点。

• 超程退刀。

• 退刀圆弧半径。

退刀角度 (D)

它允许输入角度以自动定位退刀点。
此角度相对于最后一个加工元素的端点、超程的端点或退刀圆弧半径的端点应用。

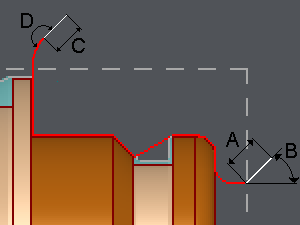

A。 进刀距离 (=10mm)
B。 进刀角度 (=45°)
C。 退刀距离 (=10mm)
D。 退刀角度 (=180°)
