循环 : Jig钻孔, 钻孔, 攻牙, 沉头孔, 铰孔, 螺纹加工, 刀具路径
定义
|

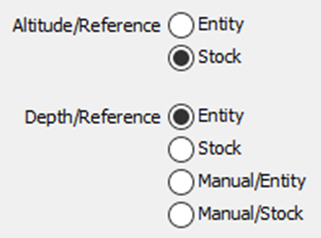

这两个参数允许从几何参考定义高度和深度。 有八种可能的情况，如下所述。 |
|
|
高度/参考: 实体
深度/参考: 实体
|
高度是Z实体和SD。 深度是实体的深度，如果它有深度。如果不是这种情况，其功能与 实体+手动/实体 . |
高度/参考: 素材
深度/参考: 实体
|
高度是Z素材和SD。 深度是实体的深度，如果它有深度。如果不是这种情况，其功能与 素材+手动/实体 . |
|
高度/参考: 实体
深度/参考: 素材
|
高度是Z实体和SD。 深度是通孔。 |
高度/参考: 素材
深度/参考: 素材
|
高度是Z素材和SD。 深度是通孔。 |
|
高度/参考: 实体
深度/参考: 手动/实体
|
高度是Z实体和SD。 深度是从实体通过面板中输入的值给出的。 |
高度/参考: 素材
深度/参考: 手动/实体
|
高度是Z素材和SD。 深度是从素材通过面板中输入的值给出的。 |
|
高度/参考: 实体
深度/参考: 手动/素材
|
高度是Z实体和SD。 深度是从素材通过面板中输入的值给出的。用于定心。 |
高度/参考: 素材
深度/参考: 手动/素材
|
高度是Z素材和SD。 深度是从素材通过面板中输入的值给出的。用于定心。 |
|
The parameter 深度 允许定义参考点的回退深度。此参数仅在 实体, 素材 或 手动/素材 被选中时修改 在 深度/参考。 此值可以是正数或负数。 |
特殊特征
如果 高度/参考 和 深度/参考 都设置为 素材 ，则有几个特征需要考虑：
-
该 快速平面高度。 值仍然相对于素材的原点定义。
-
然而， 安全距离 现在动态地与素材相关联；计算考虑了素材上的任何预处理。
|

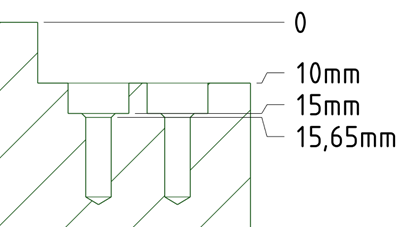

例如，让我们考虑这张图。 快速平面高度。 设置为 15 毫米 和 安全距离 是 2 毫米 。钻孔循环的安全距离低于素材的安全距离。 |
|
钻孔循环的最终处理如下：
|
预定位到素材的快速平面高度 Z15。 G00, G90, G54, X88. Y10. G43 H... Z15. |
||
|

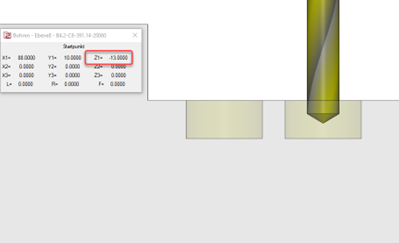

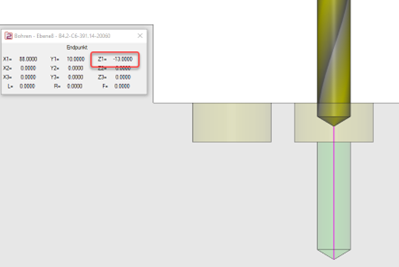

移动到安全距离 Z -13 在沉头孔中 - 在钻孔操作上方 2 毫米，然后进行钻孔过程，随后回退到该安全距离。 G99, G81, Z-30. R-13. F... |
|
|
|

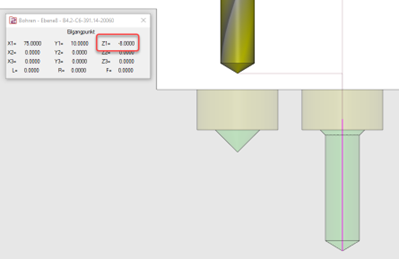

在钻孔循环之间，回退到安全距离 Z -8 刚好在素材上方（孔加工平面上方 2 毫米），以便为下一个操作定位。 G80 Z-8.X75. |
|
|
|

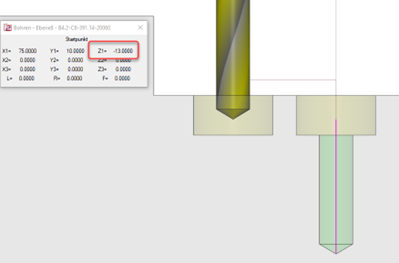

Repetition of drilling cycles G81 Z-30. R-13. F... |
|
|
|

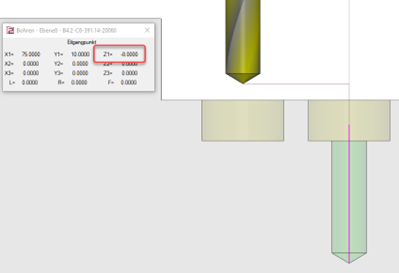

在钻孔操作结束时，刀具回退到 Z 15 的快速平面高度。 G80 Z15. |
||

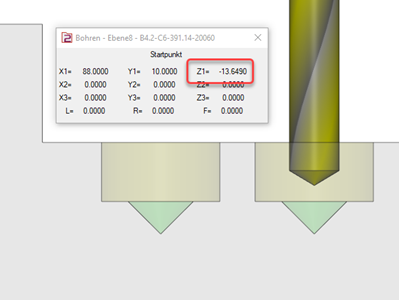

对于定义了并且为沉头孔预加工的 倒角 ，安全距离的计算考虑了倒角，导致钻孔的安全距离略深。例如，在 Z -13.65 而不是 Z -13 在示例中。钻孔循环之间的切换仍在 Z -8 进行，因此保证了安全流程。
|
|
循环 : 铰孔
深度计算
|
深度计算参数到刀具末端或直径，因为我们可以为铰刀设置倒角。 |
|
