Giới thiệu
dataGO là một mô-đun tùy chọn cung cấp giao diện trực tiếp với nhiều hệ thống CAD. Mục đích chính của nó là duy trì tính liên kết giữa GO2cam và các tệp CAD gốc.
dataGO thay thế Nhập tệp FTE . Plugin phần mềm CAD được sử dụng để xuất tệp FTE không còn được cung cấp nữa. Tuy nhiên, khả năng tương thích vẫn được duy trì: các tệp *.FTE vẫn có thể được nhập trong GO2cam V6.11.
Phần mềm CAD được hỗ trợ
dataGO cung cấp một liên kết trực tiếp giữa GO2cam và năm hệ thống CAD sau:
-
CATIA V5
-
Creo
-
NX
-
SolidWorks
-
SpaceClaim
Tính liên kết
Tổng quan
Với dataGO, GO2cam duy trì liên kết trực tiếp với mô hình CAD gốc trong suốt quy trình công việc gia công.
Khi mô hình CAD thay đổi
Nếu mô hình CAD được sửa đổi sau khi gia công đã được lập trình trong GO2cam, hãy sử dụng Cập nhật chi tiết để đưa những thay đổi đó vào dự án CAM.
Cách cập nhật chi tiết
-
Mở menu Chỉnh sửa menu.
-
Chọn Cập nhật chi tiết .
-
Chọn chi tiết cần cập nhật.
-
Xác nhận cập nhật khi GO2cam nhắc bạn áp dụng các sửa đổi đã phát hiện.
Cập nhật phép toán gia công
Khi vị trí hoặc kích thước của lỗ thay đổi, GO2cam cũng có thể cập nhật các phép toán gia công liên quan.
|
Cập nhật chi tiết |
Tương tác hộp thoạiNhấp vào một dòng trong hộp thoại để làm nổi bật các lỗ và mặt tương ứng trên màn hình. Thông tin hiển thịHộp thoại liệt kê các thay đổi đã phát hiện:
Tính toán lỗ tự độngBạn có thể chạy tính toán lỗ tự động khi các lỗ đã được tính toán. Nếu chúng chưa được tính toán, tùy chọn sẽ bị mờ.
|
|
|

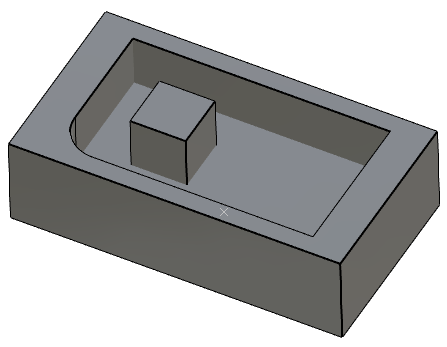

Ở đây, chúng tôi nhập tệp gốc.
|
Chúng tôi chạy ‘Cập nhật chi tiết’: hộp thoại cho chúng tôi danh sách các thay đổi
|

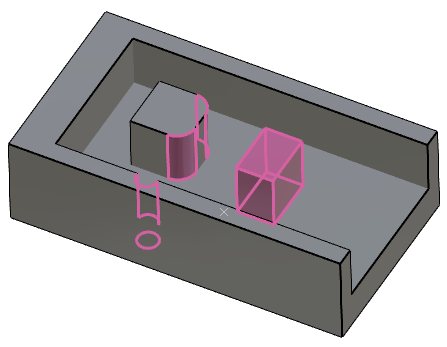

Khi bạn nhấp vào một dòng trong hộp thoại, các sửa đổi sẽ được làm nổi bật trên màn hình.
|
|
|
|
