Chu kỳ : Tạo ren, Hốc+Biên dạng, Tinh gia công lại, Tinh biên dạng
Định nghĩa
Định nghĩa quỹ đạo dao theo chi tiết.
Có ba tùy chọn:
|
Chi tiết: quỹ đạo dao không có bù, nó được tính toán trên chi tiết. Bù bán kính được tính đến (G41). Dẫn vào và dẫn ra bán kính và Dẫn vào và dẫn ra khoảng cách được tạo tự động. |
|
Dao có Bù: GO2cam tạo quỹ đạo dao bù về bên trái của biên dạng với bù bán kính dao (G41). |
|
Dao không Bù: GO2cam tạo quỹ đạo dao bù về bên trái của biên dạng với không bù bán kính dao. |
|

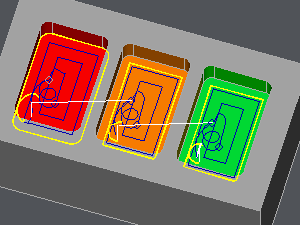

Các tùy chọn được hiển thị theo ví dụ từ trái sang phải: |
|
