Trợ giúp trực tuyến GO2cam

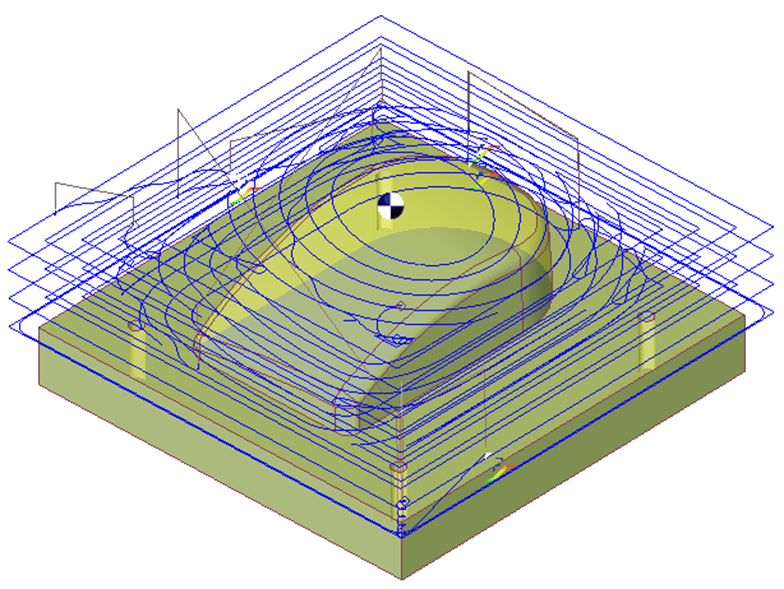

Chu kỳ này cho phép chúng tôi thực hiện gia công thô trên vật liệu thô, tức là khối đa diện (khối vật liệu) được xác định theo các giá trị Xmini, Xmaxi, Ymini, Ymaxi, Zmini, Zmaxi, xung quanh chi tiết.
Các quỹ đạo sẽ được tạo ra liên quan đến khối đa diện này, số lượng đường cắt trong XY được xác định tự động.

Điểm chính

Khả năng xác định dung sai vật liệu thô bình thường trên toàn bộ chi tiết.
Không có độ dày để xác định vì có quản lý vật liệu thô.

Lưu ý rằng trong trường hợp dung sai âm, giá trị không thể lớn hơn bán kính góc của dao được sử dụng (Đối với bán kính = 3, dung sai - 4 không thể).

Tham số chiến lược

Khu vực hội thoại	Tham số
Chiến lược quỹ đạo dao	Hướng gia công	Phương pháp gia công
Chiến lược quỹ đạo dao	Tối ưu hóa
Hạn chế gia công	Vùng hạn chế	Vùng gia công tối thiểu
Hạn chế gia công	Tổng bù cho khoảng trống dao
Tính toán bước qua	Bước qua (Tỷ lệ dao)	Giá trị bước qua (Ae)
Tính toán bước qua	XY Scallop	Tôn trọng scallop
Bước Z	Bước Z (Ap)
Dung sai	Dung sai vật liệu thô XY	Dung sai vật liệu thô Z
Dung sai	Dung sai vật liệu thô bình thường
Danh sách độ cao	Danh sách độ cao

Tham số chuyển động

Khu vực hội thoại	Tham số
An toàn (trong Z)	Độ cao mặt phẳng nhanh	Khoảng cách an toàn
Tiếp cận và trở lại trong Z	Độ cao tiếp cận	Độ cao rút
Tiếp cận và trở lại trong Z	Độ cao trở lại
Cắm sâu Z	Cắm sâu	Bán kính xoắn ốc tối thiểu
	Bán kính dốc tối thiểu	Vùng gia công bán kính tối thiểu
	Góc cắm sâu
Quản lý chuyển động nhanh	Chuyển động: Nhanh, G1 Fmax, G0/G1 Fmax	Khoảng cách an toàn Fmax
Quản lý chuyển động nhanh	Nhanh/Fmax %
An toàn (trong XY)	Khoảng cách an toàn XY	SD/ Cán dao
An toàn (trong XY)	Quản lý đầu kẹp dao

Tham số công nghệ

Khu vực hội thoại	Tham số
Điều kiện cắt	Chất lượng	Tốc độ cắt
	Tốc độ bón/dạo	Hướng trục chính
	Tốc độ trục chính	Bón cắm sâu
	Tốc độ bón	Phạm vi tốc độ
	Chất làm mát cụ thể	Số chất làm mát
Đánh số dao	Số dao	Số cụ thể
Đánh số dao	Số bù độ dài	Số bù đường kính
Trường người dùng	Chú thích	Thiết bị kiểm soát
Trường người dùng	Bộ phay

Tham số tùy chọn

Khu vực hội thoại	Tham số
Hành vi trên kẹp và bộ phận	Kiểm tra sâu cắn	Bù XY
Hành vi trên kẹp và bộ phận	Vùng an toàn	Bù Z
Tối ưu hóa quỹ đạo dao	Dung sai vùng gia công lại	Xử lý bước qua tối đa
	Hệ số giảm tốc độ bón	Hệ số bước qua tối đa
	Loại bán kính HSM	Bán kính vòng lặp HSM
Tính toán đường cong	Dung sai đường cong	Phân đoạn đường cong
Tính toán quỹ đạo dao	Phân tích cung quỹ đạo dao	Dung sai phân tích cung
Làm mát	Bán kính vòng lặp	Khoảng cách giữa các vòng lặp
