Trợ giúp trực tuyến GO2cam

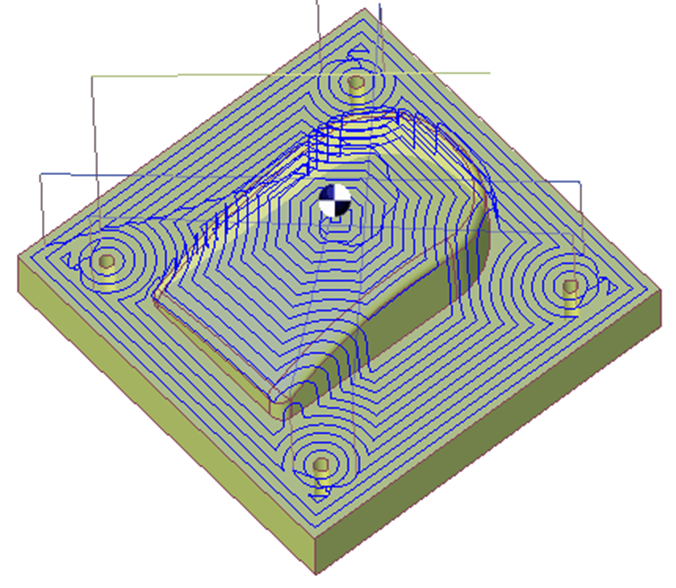

Chu kỳ này về mặt logic giống hệt chu kỳ tinh mặt phẳng song song. Tinh biên dạng hoạt động ở độ bù dao không đổi theo 2D theo hình dạng của giới hạn gia công.

Điểm chính

Dao gia công bằng cách quay như trong hốc.
Lựa chọn phương pháp gia công bắt đầu hoặc kết thúc từ các cạnh bên.
Quỹ đạo dao được tính toán để giữ song song với hình dạng nhiều nhất có thể.
Ít chuyển động nhanh.

Khi các vùng hạn chế được định nghĩa, chu kỳ quản lý các vùng không có vật liệu và tránh cắt không.

Tham số chiến lược

Khu vực hộp thoại	Tham số
Chiến lược quỹ đạo dao	Chế độ gia công
Giới hạn gia công	Gia công vùng được xác định	Chiều rộng gia công
Giới hạn gia công	Vùng hạn chế
Tính toán bước qua	Bước qua (Tỷ lệ dao)	Giá trị bước qua (Ae)
Tính toán bước qua	XY Scallop
Dung sai	Dung sai vật liệu thô XY	Dung sai vật liệu thô Z
Dung sai	Dung sai vật liệu thô bình thường

Tham số chuyển động

Khu vực hộp thoại	Tham số
An toàn (trong Z)	Độ cao mặt phẳng nhanh.	Khoảng cách an toàn
Tiếp cận và trở về trong Z	Độ cao rút
An toàn (trong XY)	SD/ Cán dao	Quản lý đầu kẹp dao
Dẫn vào và dẫn ra trong XY	Độ dài dẫn vào	Độ dài dẫn ra
	Bán kính cung dẫn vào	Bán kính cung dẫn ra
	Góc bán kính dẫn vào	Góc bán kính dẫn ra

Tham số công nghệ

Khu vực hộp thoại	Tham số
Điều kiện cắt	Chất lượng	Tốc độ cắt
	Tốc độ bón/dạo	Hướng trục chính
	Tốc độ trục chính	Tốc độ bón
	Phạm vi tốc độ	Bón cắm sâu
	Chất làm mát cụ thể	Số chất làm mát
Đánh số dao	Số dao	Số cụ thể
Đánh số dao	Số bù độ dài	Số bù đường kính
Trường người dùng	Bình luận	Thiết bị kiểm soát
Trường người dùng	Bộ phay

Tham số tùy chọn

Khu vực hộp thoại	Tham số
Hành vi trên kẹp và bộ phận	Kiểm tra sâu cắn	Bù XY
Hành vi trên kẹp và bộ phận	Vùng an toàn	Bù Z
Tính toán đường cong	Dung sai đường cong	Phân đoạn đường cong
