GO2cam Production làm việc với mô hình khối trong khi GO2cam Dental làm việc với lưới.
Trước đây, phần mềm GO2cam có thể đọc và mở các bộ phận lưới nhưng không thể chỉnh sửa hoặc sử dụng cho mục đích lập trình.
Để chuẩn hóa việc quản lý các bộ phận lưới giữa GO2cam Production và GO2cam Dental cũng như chuẩn hóa việc quản lý Lưới và Khối trong GO2cam Production, mô hình hóa và tính toán lưới đã được tích hợp vào phần mềm kể từ phiên bản V6.12.
Trình bày

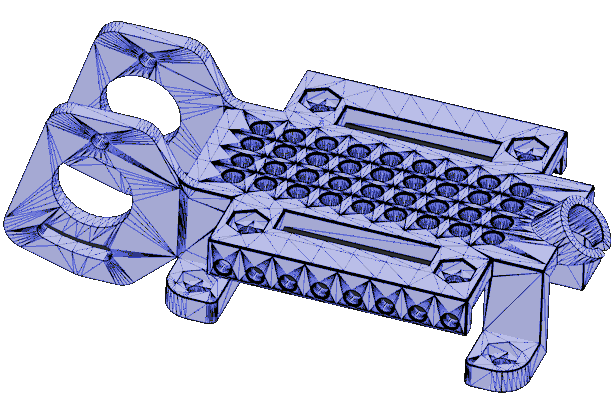

Menu mới này cho phép bạn vẽ các thực thể lưới.
Tạo lưới
Điểm tương đồng với Khối
|
Chủ đề |

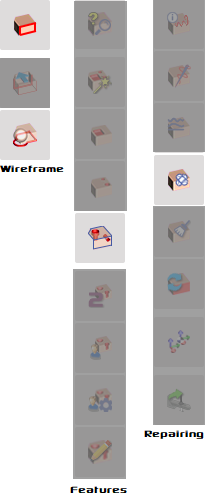

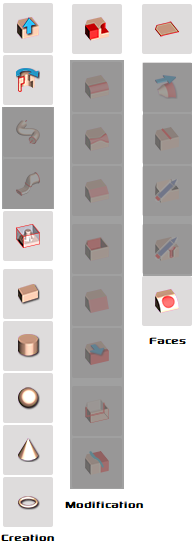

Menu Khối |

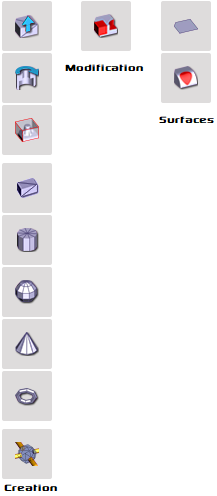

Menu Lưới |
||
|
Menu chính cho Lưới phản ánh menu cho Khối. Mặt đã được đổi thành Bề mặt do thực tế là Lưới hoạt động dựa trên mô hình hóa dựa trên bề mặt. |
|
|
||
|
Các lệnh tương tự cho Lưới. Tuy nhiên, các lệnh không thể sử dụng cho lưới đã bị xóa như thể hiện trên hình ảnh bên phải bằng các biểu tượng bị làm tối. |
|
|
|
|
Các điểm chính của mô hình hóa lưới
|
Nhập CAD |
Các mô hình lưới có thể được nhập và định vị bằng các phương pháp tương tự như khối. Độ phẳng có thể được nhận dạng trong lưới! |
|
|
Mặt phẳng gia công |
Các mặt phẳng có thể được tạo trên mô hình lưới: mặt phẳng không được tạo theo tam giác được nhấp mà bằng cách lan truyền trên hình dạng. |
|
|
Tạo vật liệu thô |
Một mô hình lưới có thể được chọn làm vật liệu thô |
|
|
Lỗ |
Nhận dạng lỗ có thể được áp dụng trên mô hình lưới; sau đó bạn có thể khoan các lỗ này! Với thiết kế lưới, bạn có thể tạo 'mặt dừng' để tránh gia công các lỗ. |
|
|
Phay đồng thời 5 trục |
Một phép toán 5 trục mới đã có sẵn.. |
|
|
|
|
