Khả năng tạo hình dạng rãnh chốt sẵn sàng để gia công.

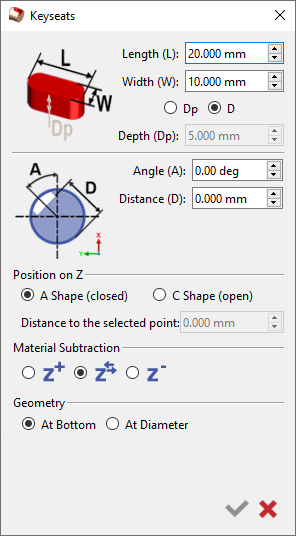

Khi bạn vào chức năng Rãnh chốt trong menu thiết kế chi tiết, hộp thoại này sẽ mở ra.

• Độ dài (L) - Xác định độ dài theo trục Z của rãnh chốt.

• Chiều rộng (W) - Xác định chiều rộng của rãnh chốt.

• Độ sâu (Dp) - Xác định độ sâu của rãnh chốt

• Góc (A) - Góc định vị quanh trục Z

• Khoảng cách (D) - Khoảng cách có thể đo từ 2 mặt của chi tiết (hủy nhập độ sâu)

• Vị trí trên Z - Cần đặt phép trừ vật liệu thành Z- để nó hoạt động.

1. Hình dạng "A" : Tạo biên dạng rãnh chốt kín.

2. Hình dạng "C" : Tạo biên dạng rãnh chốt hở.

Khoảng cách đến Điểm đã chọn: Chỉ định độ lệch của rãnh chốt so với một điểm tham chiếu đã chọn.

• Phép trừ vật liệu: Xác định phạm vi loại bỏ vật liệu dọc theo trục Z. Các tùy chọn bao gồm:

  • Z+: Loại bỏ vật liệu theo hướng Z dương.

  • Z-: Loại bỏ vật liệu theo hướng Z âm.

  • Cả hai: Loại bỏ vật liệu theo cả hai hướng Z dương và âm.

• Hình học -
