Xuất GO2cam Vericut

VERICUT là một phần mềm hàng đầu phần mềm mô phỏng và kiểm tra CNC được phát triển bởi CGTech . Nó đảm bảo gia công không lỗi bằng cách mô phỏng quỹ đạo dao CNC, phát hiện va chạm và tối ưu hóa quy trình cắt trước khi sản xuất thực tế.

Xuất từ GO2cam sang VERICUT

Để xuất dữ liệu gia công từ GO2cam sang VERICUT để mô phỏng:

  1. Mở dự án của bạn trong GO2cam .

  2. Điều hướng đến: Tools > Standard Macros > Vericut.ppi .

  3. Macro này sẽ xuất tất cả dữ liệu cần thiết (quỹ đạo dao, dao và phôi) để mô phỏng trong VERICUT .

  • Đối với các dự án phay: Cần có một dự án Vericut chứa cài đặt máy và tham số.

  • Nếu không có dự án nào được cung cấp: Bạn sẽ cần tự tạo một dự án trong Vericut.

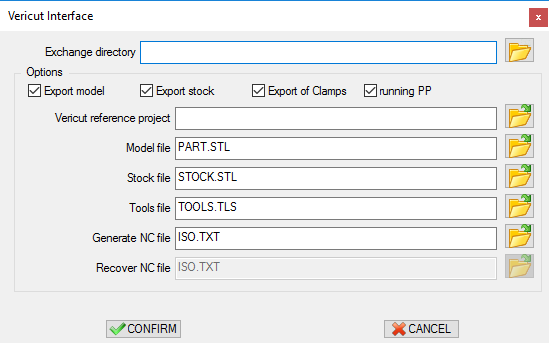

Tùy chọn giao diện:


  • Thư mục trao đổi: Chỉ định thư mục nơi các tệp Vericut sẽ được xuất.

  • Xuất mô hình: Xuất tệp STL của chi tiết khối.

  • Xuất vật liệu thô: Xuất tệp STL của vật liệu thô.

  • Xuất kẹp: Xuất tất cả các hệ thống gá kẹp dưới dạng tệp STL.

  • Chạy PP: Tự động khởi chạy bộ xử lý hậu kỳ để tạo tệp NC sau khi xuất. Nếu không được chọn, tệp NC sẽ được khôi phục.

  • Dự án tham chiếu Vericut: Dự án Vericut sẽ được điền các mục đã xuất.

  • Tệp mô hình, Tệp vật liệu thô, Tệp dao: Tên của các tệp tương ứng.

  • Tạo tệp NC / Khôi phục tệp NC: Tên của tệp NC sẽ được tạo hoặc khôi phục, tùy thuộc vào cài đặt "Chạy PP".

Tóm lại, giao diện Vericut.ppi cung cấp một cách hợp lý để chuyển dữ liệu từ GO2cam sang Vericut để mô phỏng, cung cấp sự linh hoạt về thiết lập dự án và tùy chọn xuất tệp.

image-20240911-064912.png Bạn có thể tìm thấy quy trình xuất Vericut được giải thích chi tiết trong video này.

Vericut Export.png

Xuất GO2cam Eureka

Eureka là một phần mềm mô phỏng và tối ưu hóa CNC được phát triển bởi NUM . Nó được sử dụng để kiểm tra, tối ưu hóa và mô phỏng các quy trình gia công CNC, đảm bảo quỹ đạo dao không lỗi và sản xuất hiệu quả.

Xuất từ GO2cam sang Eureka để mô phỏng

Để xuất dự án từ GO2cam sang Eureka để mô phỏng:

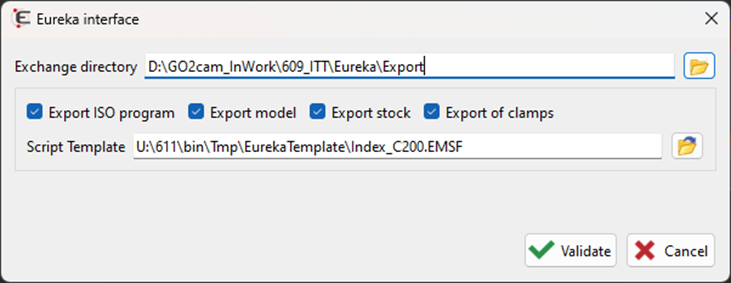

  1. Đảm bảo thư mục mẫu script chứa định nghĩa máy.

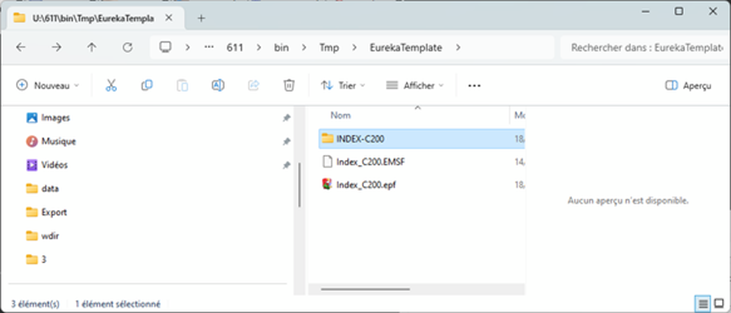

  1. Sao chép các tệp cần thiết vào thư mục Exchange của GO2cam. Tệp .emsf là một mẫu sẽ được sửa đổi dựa trên chi tiết đang được gia công.

  2. Mở .epf file in Eureka. This will load the machine definition.

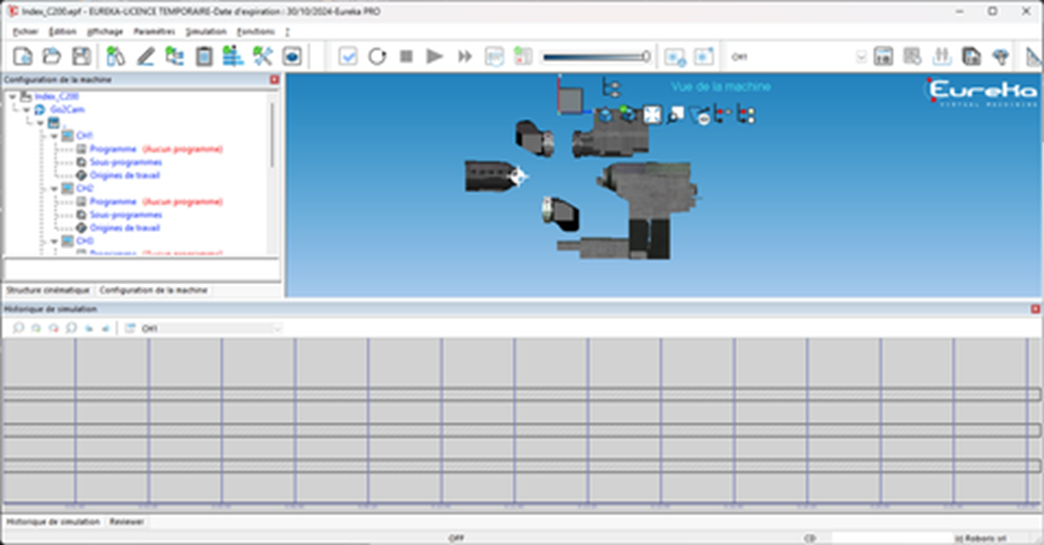

  1. Nhấp vào menu con "GO2cam" và chọn "Load configuration." Thao tác này sẽ tải các dao ( .etf tệp) và các tệp STL được tạo bởi GO2cam cho vật liệu thô, chi tiết và các bộ phận khác.

  1. Xem hoặc sửa đổi dao: Nhấp vào biểu tượng được khoanh tròn màu đỏ để truy cập các tham số dao. Các giá trị này tương ứng với các giá trị trong .etf tệp.

Lưu ý: Script "LoadEurekaEtfFile.js" (nằm trong U:\New\3d\usi\vericut) có thể được sử dụng để tải tệp .etf vào GO2cam. Tuy nhiên, nó có thể thất bại nếu tệp chứa các ký tự không phải ASCII. Eureka yêu cầu mã hóa ASCII, không phải UTF-8.
