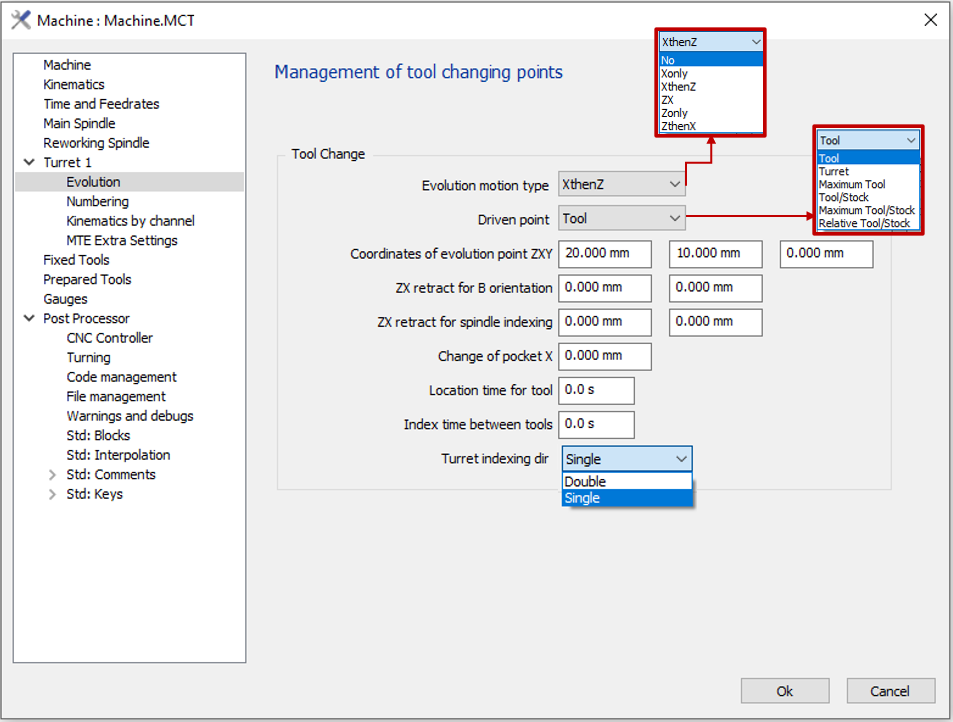

Điểm tiến hóa là điểm thay dao. Nó có thể truy cập trong cửa sổ chỉnh sửa máy cho phép nhiều cấu hình khác nhau để quản lý các điểm thay dao:
|
Loại chuyển động tiến hóa
|
The Evolution motion defines the tool movement at the end of machining to the tool change point based on the driven point chosen. The Evolution motion type can be of various configurations as visible on the image above; either motion only in X hoặc Z, kết hợp chuyển động theo X sau đó là Z hoặc ngược lại, hoặc chuyển động chéo theo ZX. |
||
XthenZ
|
ZX
|
Zonly
|
|
Bạn có thể xem video ở bên phải hiển thị một số loại chuyển động. |
Loại chuyển động tiến hóa
|
|
Điểm dẫn động
Chuyển động của dao được điều khiển bởi tùy chọn Điểm dẫn động đã chọn và các giá trị tọa độ ZXY đã xác định.
|
|||
|

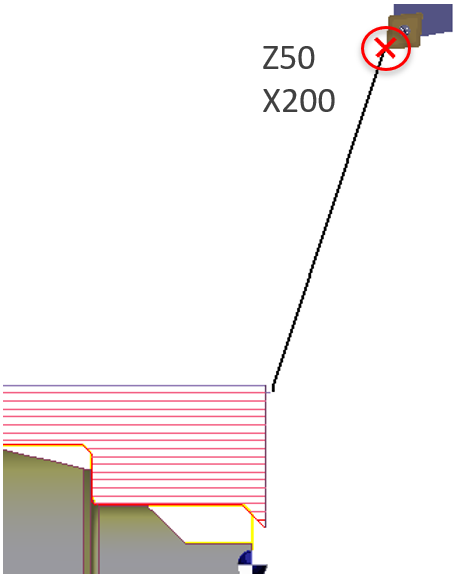

Tùy chọn dao Đầu dao sẽ di chuyển lên đến tọa độ ZXY đã đặt. |
|

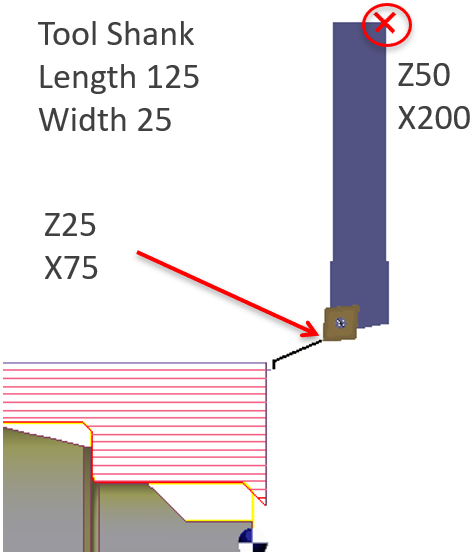

Tùy chọn tháp dao Trong tùy chọn này, dao sẽ di chuyển cho đến khi điểm của dao được giữ trong tháp dao (chỉ báo bằng dấu thập đỏ) ở tọa độ ZXY đã xác định. |
|
|

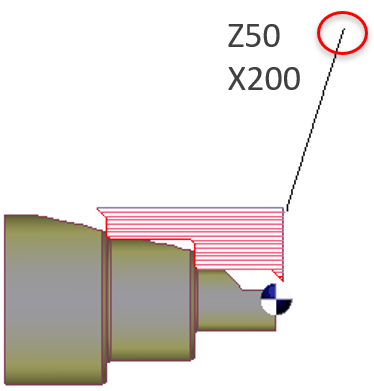

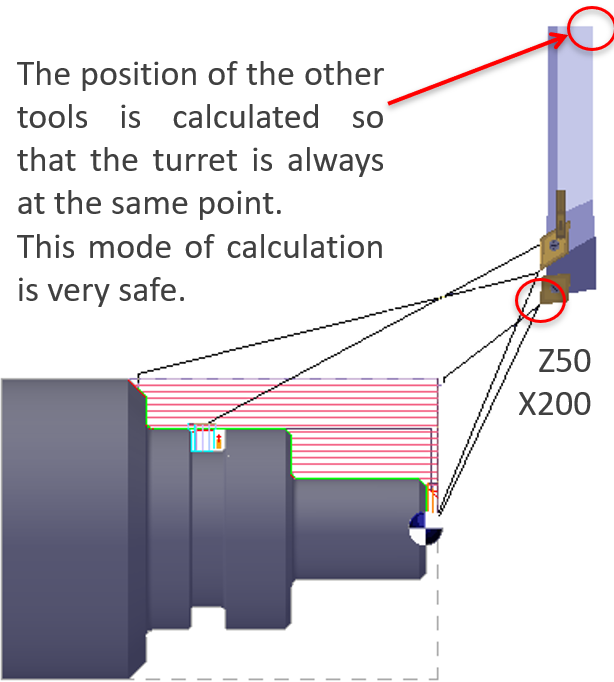

Tùy chọn dao tối đa Dao dài nhất được sử dụng trong chi tiết được tính đến. Dao này tiếp cận và rút lui tại tọa độ điểm tiến hóa. |
|

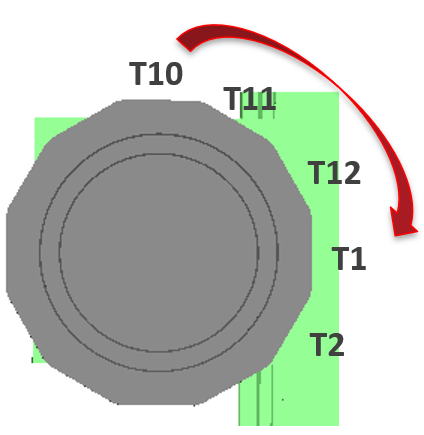

Tùy chọn Dao/Vật liệu thô tương đối Giống như Dao tối đa, tính toán được thực hiện theo dao dài nhất nhưng là dao dài nhất của posts between T10 và T1 chỉ. Chu kỳ 1 : Dao T10 Chu kỳ 2 : Dao T1 |
|
|

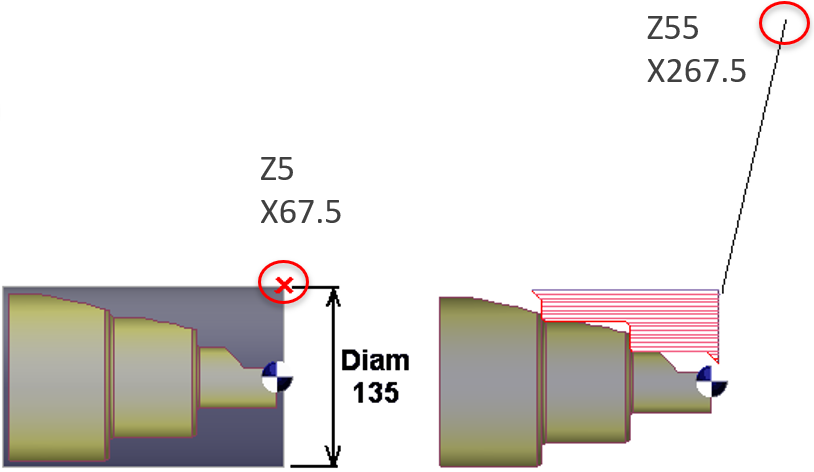

Dao/Vật liệu thô, Dao/Vật liệu thô tối đa Tùy chọn dao và Tùy chọn dao tối đa tương đối với Vật liệu thô . Các tùy chọn giống như Dao tối đa nhưng tính toán không phải là tuyệt đối mà là tương đối với vật liệu thô còn lại . |
|
|
|
|

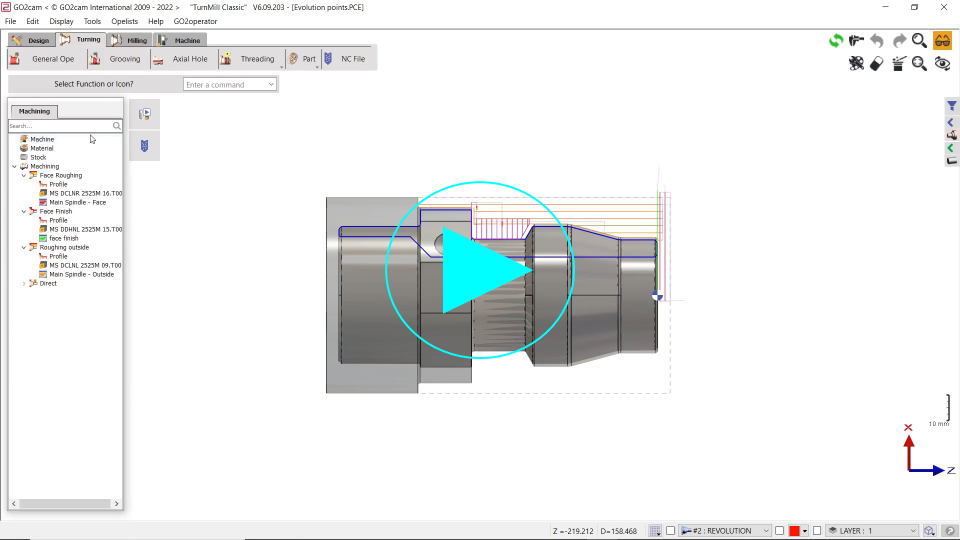

Bạn sẽ tìm thấy một video ở bên phải hiển thị các ví dụ về tùy chọn Dao, Tháp dao và Dao tối đa.
|
Điểm dẫn động
|
||
|

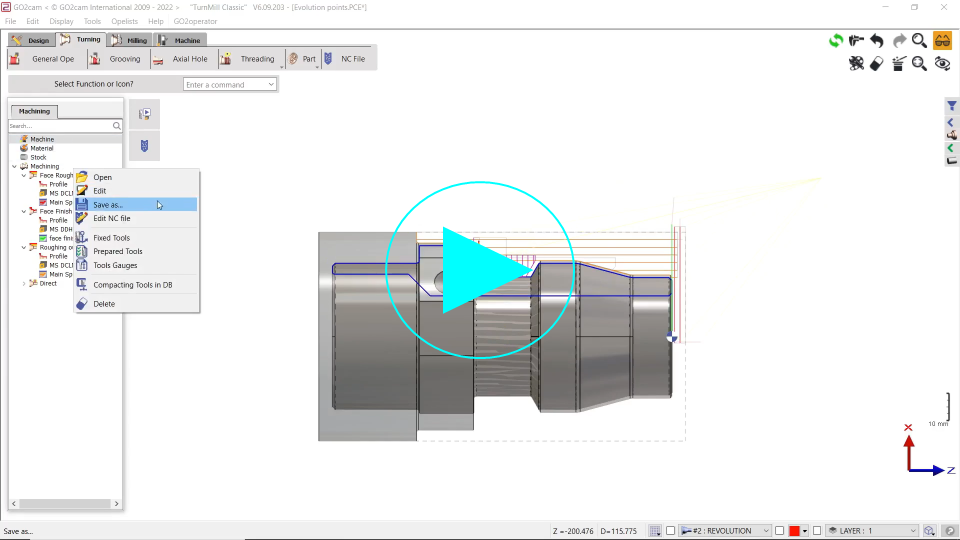

Bạn sẽ tìm thấy một video ở bên phải hiển thị ví dụ về tùy chọn Dao/Vật liệu thô. |
Dao điểm dẫn động - Vật liệu thô
|
||

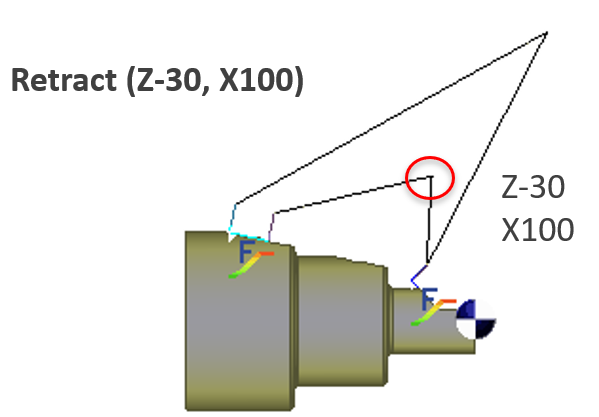

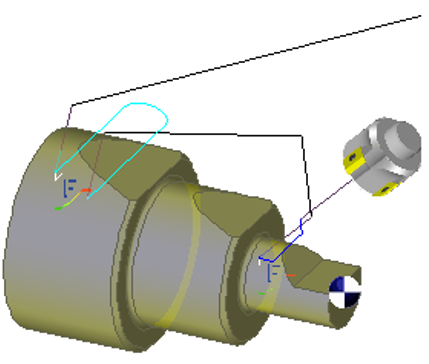

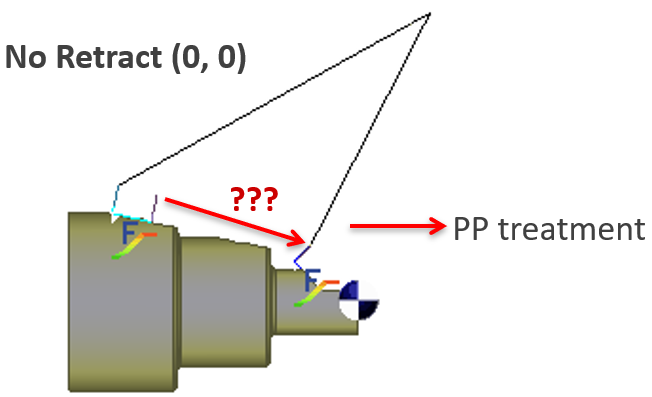

Rút ZX cho định hướng B
|
Tùy chọn này được sử dụng trong một trường hợp rất đặc biệt:
|
|
|
Trong trường hợp như vậy, một điểm rút lui được thêm vào để cho phép định hướng mới được thực hiện một cách an toàn. |
|
|
|
Thời gian vị trí/lập chỉ số
|

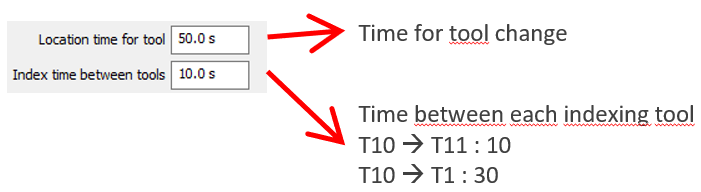

These 2 options, Thời gian định vị cho dao and Thời gian lập chỉ số giữa các dao , set the time for a complete tool change. Thời gian định vị cho dao is the time for a tool change between 2 cycles, excluding the time for tool indexing in the turret, which is defined by the Thời gian lập chỉ số giữa các dao . Bạn phải xác định số lượng dao trong trang Đánh số. |
|
|
Ví dụ: 1 thay dao giữa chu kỳ 2 và chu kỳ 3= 50 s 3 lập chỉ số giữa T1 và T10= 3 x 10 s = 30 s Tổng = 80 giây.

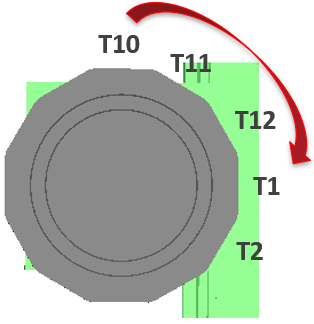

Nếu hướng của tháp dao là đơn, bạn không thể quay từ T10 đến T1 nhưng chỉ từ T1 đến T10: 9 lần lập chỉ số! Tổng thời gian = 140 giây.
|
|
