Chu kỳ : Mũi khoan sâu, Chốt nối

Định nghĩa

Định nghĩa tính toán độ sâu theo loại phần tử được chọn.

Loại lỗ: loại phần tử được chọn rất quan trọng để hiểu cách tính toán độ sâu.

Có ba loại phần tử:

  1. Lỗ xuyên: nếu lỗ được chọn là lỗ xuyên (thông tin được cung cấp trong quá trình tạo lỗ), thì việc gia công luôn đi xuyên qua vật liệu , các tham số độ sâu không cần thiết.

  2. Lỗ bịt: độ sâu được định nghĩa trong tính năng lỗ.

  3. Vòng tròn: không có độ sâu nào được định nghĩa trong phần tử. Đây là trường hợp đặc biệt.

Có bốn loại tính toán độ sâu được cung cấp:

  • Thực thể (giá trị mặc định)

  • Vật liệu thô

  • Thủ công / Thực thể

  • Thủ công / Vật liệu thô

Thực thể (trường hợp 1):

  • Lỗ bịt: độ sâu gia công là độ sâu lỗ.

  • Vòng tròn: vì vòng tròn không có độ sâu, nên cần nhập giá trị vào trường Độ sâu (giá trị A). Đây là hành vi giống như tùy chọn Thủ công / Thực thể. Độ sâu được định nghĩa theo vị trí Z của vòng tròn.

Vật liệu thô (trường hợp 2):

Việc gia công được thực hiện xuyên qua vật liệu.

Thủ công / Thực thể (trường hợp 3):

Một giá trị phải được nhập thủ công vào trường Độ sâu (giá trị A).

Độ sâu được định nghĩa theo vị trí Z của thực thể (lỗ hoặc vòng tròn).

Thủ công / Vật liệu thô (trường hợp 4):

Một giá trị phải được nhập thủ công vào trường Độ sâu (giá trị B).

Độ sâu được định nghĩa theo giá trị vật liệu thô. Vì một phép toán khoan trước được định nghĩa, độ sâu được tính từ đáy của lỗ khoan trước .

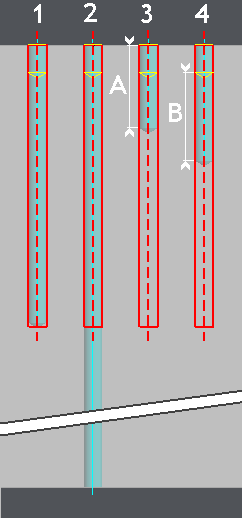

Lỗ bịt

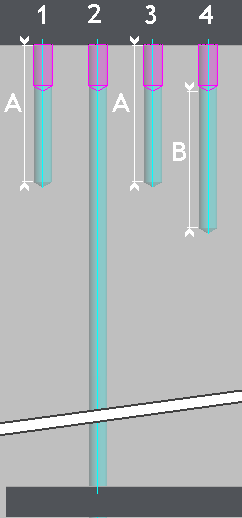

Vòng tròn
