Chu kỳ: Hốc millyuGO, Hốc, Hốc + Biên dạng, Hốc mặt đầu, Gia công lại hốc, millyuGO, PAM
Bước Z (Ap)
Đây là bước tăng Z giữa hai đường cắt. Nó tương ứng với việc cắt toàn bộ chiều sâu. Nếu độ sâu tăng thêm lớn hơn độ sâu cắt tối đa của dao, sẽ có thông báo cảnh báo.
Nếu giá trị là đặt thành 0 , quỹ đạo dao chỉ có một đường cắt, được thực hiện ở đáy của hình dạng hoặc ở độ cao đáy.
Trong trường hợp này, các tùy chọn khác trong khu vực 'Tính toán bước Z' không cần thiết.
|
Ví dụ, đặt Bước Z thành 0 :
|
|
|
Gia công mặt trên Z0 |
Gia công mặt thứ 2 Z-15 |
Gia công mặt thứ 3 Z-8 |
|
|
|
Đường cắt
Quản lý các đường cắt theo các hốc phụ và đảo của hốc. Có thể chọn điều chỉnh các đường cắt theo nhiều độ cao của hốc hoặc chọn tôn trọng bước tăng và sau đó gia công lại các đảo và đáy hốc. Tùy chọn thứ ba cho phép lập trình một đường cắt gia công lại sau khi gia công thô hốc.
Ba tùy chọn có sẵn, các tham số gia công lại có sẵn hay không tùy thuộc vào tùy chọn đã chọn.
|
Các đường cắt được điều chỉnh : bước tăng đường cắt được điều chỉnh để có thể gia công đỉnh đảo và đáy hốc. |
|
|
|
Các đường cắt là hằng số : bước tăng được tôn trọng, một đường cắt gia công lại đảo và đáy có thể được lập trình. |
|
Có Vật liệu còn lại : hốc đã được gia công thô trước đó, chỉ đỉnh đảo và đáy hốc được gia công. |
|
a. Đường cắt được điều chỉnh
GO2cam tối ưu hóa giá trị bước tăng để gia công đỉnh đảo và đáy hốc. Do đó, đường cắt không cố định và hốc được gia công hoàn chỉnh.
GO2cam sẽ không bao giờ lập trình một đường cắt lớn hơn bước tăng đã nhập trong chiến lược.
|
b. Các đường cắt là hằng số
Bước tăng đường cắt được tôn trọng bất kể hình dạng của hốc. Nếu đỉnh đảo và đáy hốc không tương ứng với giá trị đường cắt, chúng sẽ không được gia công. Xem ví dụ bên dưới, các vùng màu đỏ không được gia công.
Nếu tùy chọn này được chọn, hai tham số xuất hiện trong chiến lược, Gia công lại đảo và Gia công lại đáy. Chọn Có cho phép lập trình một đường cắt gia công lại đặc biệt cho đáy hốc phụ và đỉnh đảo.
Trường hợp đặc biệt : nếu các mặt bên có côn, có thể lập trình một Đường cắt gia công lại scallop sẽ được thực hiện sau khi gia công thô hốc, với một hướng lên chuyển động.
Không gia công lại
|
Với gia công lại đảo và đáy
|
c. Vật liệu còn lại
Chọn tùy chọn này nếu cần lập trình một đường cắt đặc biệt để gia công lại các vùng. Ưu điểm là có thể thay đổi dao hoặc bất kỳ tham số nào cho đường cắt gia công lại này. Nhập độ dày của vật liệu cần gia công.
Chọn có gia công lại đỉnh đảo hoặc đáy hốc hoặc cả hai.
Nếu không có tùy chọn nào trong số này được chọn, chu kỳ không có vật liệu để gia công và sẽ bị tạm dừng.
|
Các đường cắt gia công
|
Các Các đường cắt gia công phần đã được cập nhật để cung cấp khả năng kiểm soát tập trung, chi tiết cho việc ăn dao theo chiều dọc. Menu này cho phép bạn xác định chính xác cách hệ thống tính toán và thực thi từng bước theo độ sâu Z. |
|
|

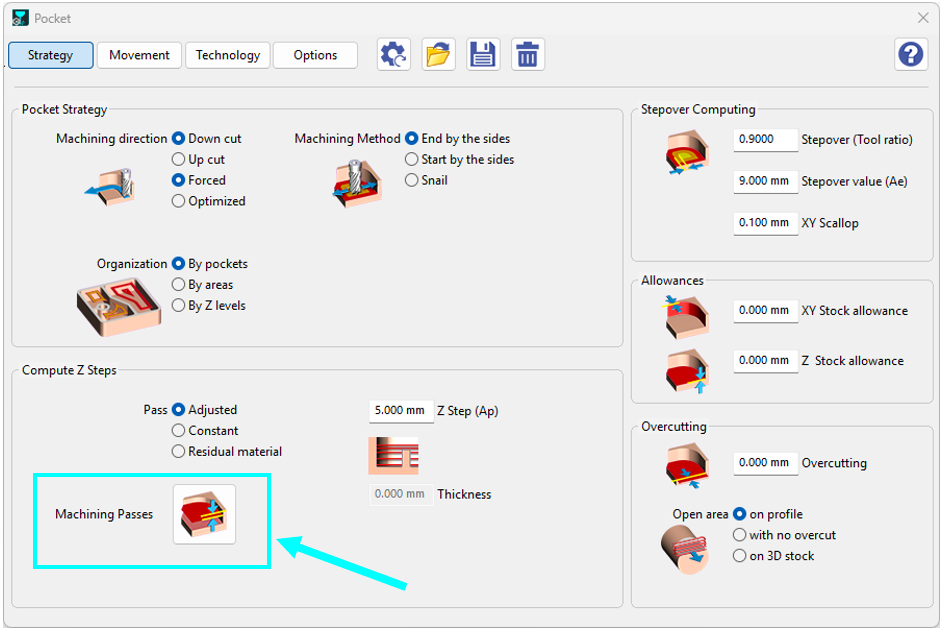

Truy cập các đường cắt gia côngBạn có thể truy cập các cài đặt này trong các chu kỳ phay hốc tiêu chuẩn, bao gồm MillyuGo , Hốc , Hốc mặt đầu , Hốc cộng biên dạng , và Gia công lại hốc .
Đối với hầu hết các chu kỳ, nút này nằm ngay trong khu vực Tính toán bước Z ở cuối trang chiến lược, ngoại trừ MillyuGo , nó được đặt đặc biệt ở phía trên bên phải của Trang chiến lược. |
|
|
|
|
|
|

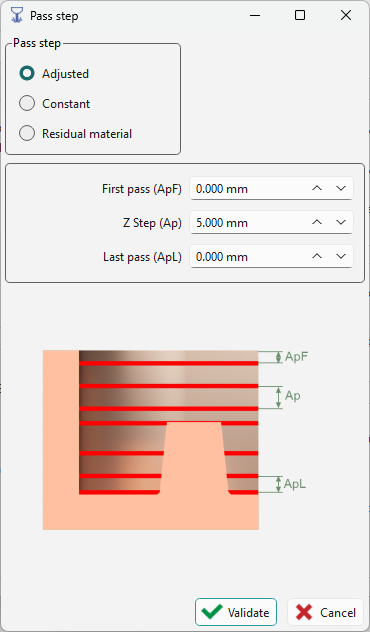

Kiểm soát đường cắt đầu tiên và cuối cùngĐể có tuổi thọ dao và độ bóng bề mặt tối ưu, giờ đây bạn có thể xác định độc lập độ sâu vào và ra:
Cấu hình ví dụ: Nếu bạn đặt 2 mm đường cắt đầu tiên, 4 mm bước Z tiêu chuẩn, và 1 mm đường cắt cuối cùng, hệ thống sẽ thực hiện một lần vào dao ban đầu nhỏ hơn, tiếp theo là các bước 4 mm tiêu chuẩn và kết thúc bằng một lần cắt cuối cùng chính xác 1 mm. |
|
|
|
||
Đặc biệt cho millyuGO

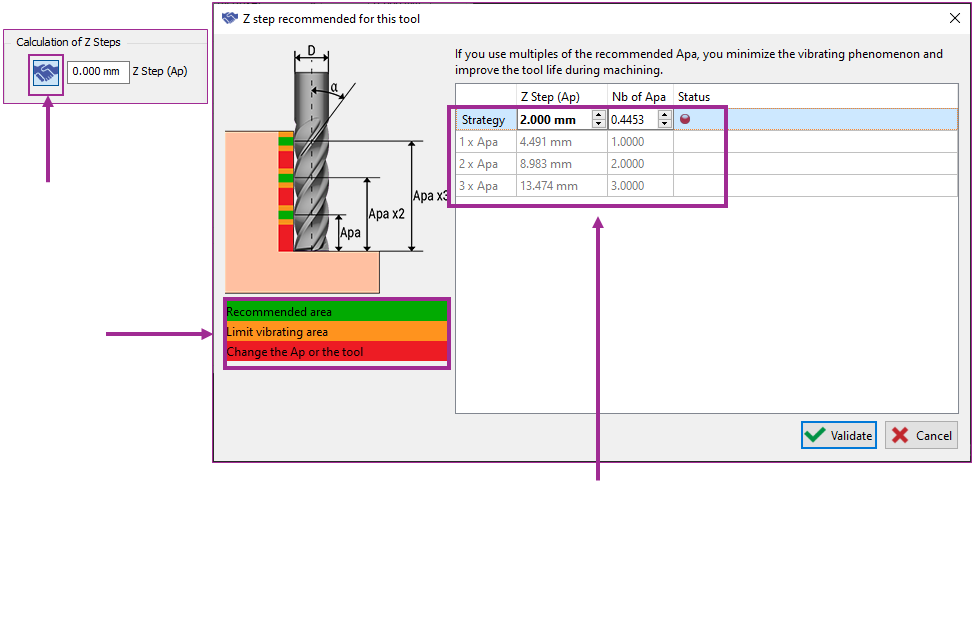

Tính toán bước Z(Ap)
Apa được tính toán theo:
Có thể nhấp trực tiếp vào Apa được cung cấp bởi bảng: giá trị được áp dụng trong chiến lược. |
|
|
Bảng hiển thị giá trị đã nhập trong chiến lược:
|
Status is
