Chức năng chính của các lệnh là thêm một Tệp GO2cam hoặc một tệp CAD vào tệp PCE hiện tại. Mục đích chính là thêm hình học hoặc nhập hình dạng vật liệu thô.

Tệp GO2cam

Lệnh này nhập một tệp .PCE (GO2cam) vào dự án hiện tại.

Khi nhập tệp PCE:

• Hình học được thêm vào dự án hiện tại và vị trí của nó phải được xác định tương đối với chi tiết hiện có.

• Các phép toán gia công cũng có thể được nhập bằng cách chọn Có khi được nhắc.

• Định nghĩa vật liệu thô không được nhập. Vật liệu thô từ dự án hiện tại luôn được giữ lại.

tệp CAD

Lệnh này cho phép nhập một tệp CAD tương thích vào tệp PCE hiện tại. Tệp được mở bằng các giao diện tiêu chuẩn CAD. Không có định vị tự động, bạn sẽ phải thực hiện sau khi chi tiết được nhập.

Cải tiến lệnh Thêm tệp

Lệnh ‘Thêm tệp’ giờ đây có thể khôi phục các chu kỳ chuyên gia 5 trục. Nhưng hãy cẩn thận với các trục được xác định trong hộp thoại chu kỳ, chúng có thể thay đổi khi cập nhật tính toán!

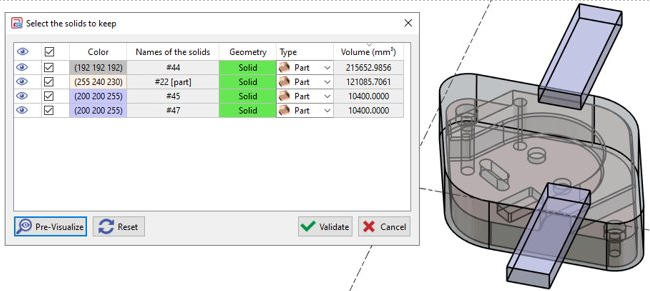

Lệnh này cho phép truy cập vào bảng gán khối, nơi bạn quyết định xem một khối là chi tiết gia công, vật liệu thô, một phần tử kẹp hoặc thứ gì khác. Bảng này thường có thể truy cập khi nhập một tập hợp các khối.

Lệnh này, có sẵn từ Tệp > Thêm , có thể hữu ích trong các tình huống sau:

• Nếu quy trình nhập tự động bị hủy và cần quay lại bước gán thực thể.

• Nếu chi tiết gia công, vật liệu thô (mô hình khối) và các phần tử bổ sung như kẹp đã được thiết kế hoặc nhập, lệnh này có thể được sử dụng để gán loại phù hợp cho từng thực thể hiển thị trong không gian làm việc.

Xem video trình bày cách sử dụng Gán khối.
