Takım Değiştir / Oluştur
1 - Kütüphane içine takım oluştur
2 - OPL Düzenle

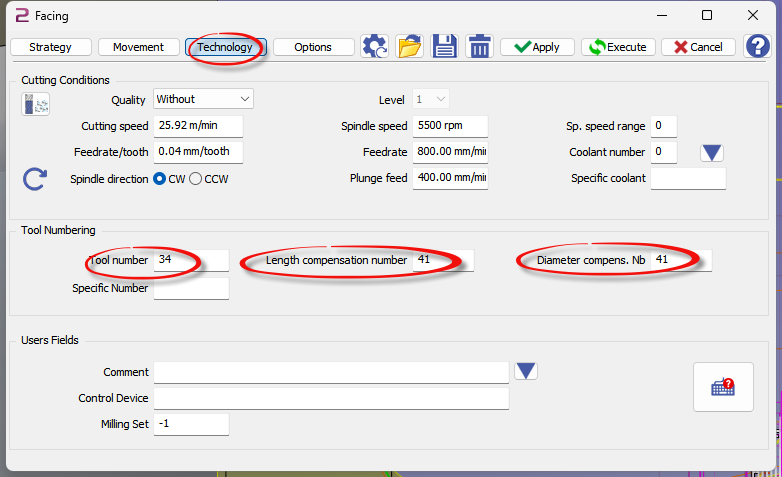

3 - OPL içine doğru takım numarasını girin ve gerekirse takım boyu telafisi için doğru numarayı ekleyin
|
T3441 M36 S5000 G17 M8 G0 C0. X20. Y0.006 T41
|
|---|
|
T3100 M36 S5000 G17 M8 G0 C0. X20. Y0.006 T31 |
|---|
Takım Yolu
Kaba
|

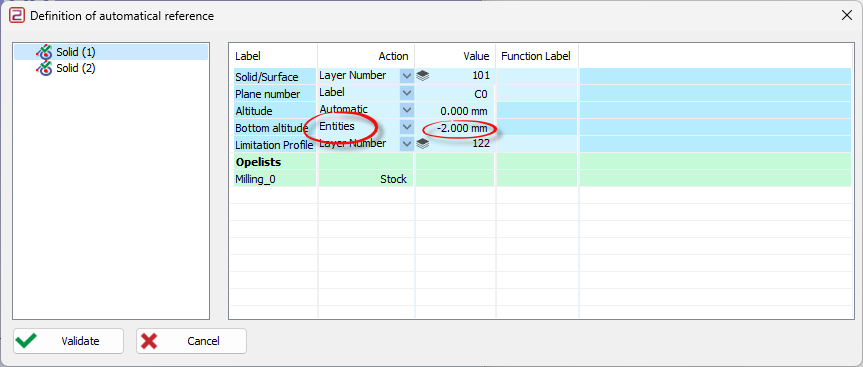

Referans (Geometri seçimi)
|

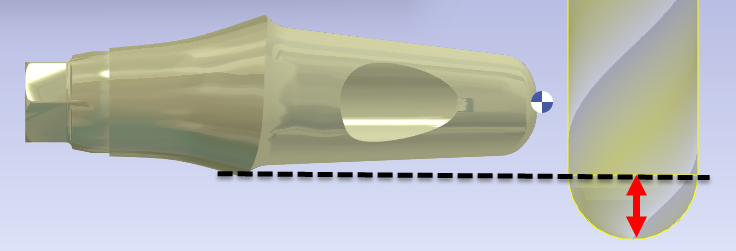

Alt Yükseklik = NESNE Değer Takım yarıçapı olmalı
|
İşleme süresini azaltmak için, en az ters açı olan konuma dayanak yerleştirmek önemlidir - paso sayısını azaltabiliriz
|

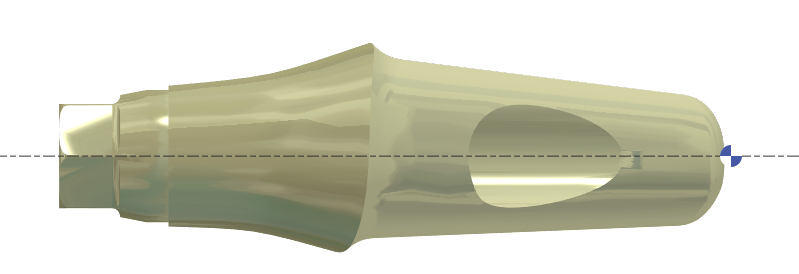

Doğru yerleşim minimum Z derinliği
|

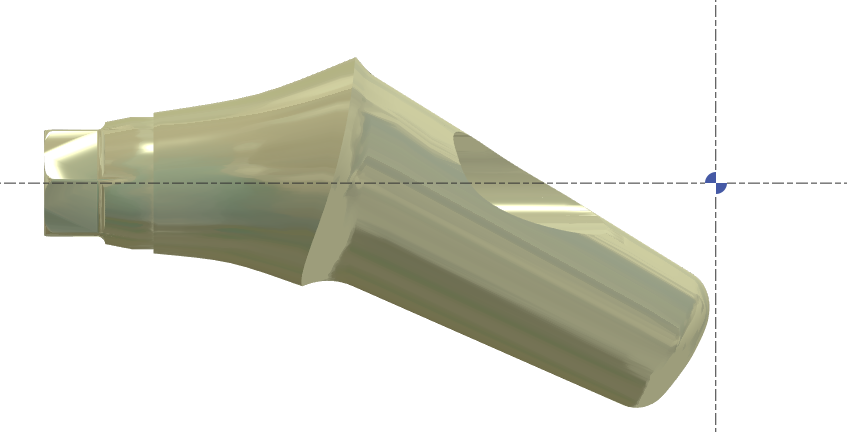

Doğru değil, Z'de çok fazla paso
|
Minimum boşta kesimi elde etmek için ayar
|
Strateji SEKMESİ |
Hareket SEKMESİ |
Seçenekler SEKMESİ |
|---|---|---|
Kesme hattında otomatik durdurma. |
Hızlı.Fmax % = 2 yol arasındaki maksimum G0 için 1 |
Değer = 0.1 Burada stok tornalama işleminden sonra olduğu için stok çok düzgün küçük toleransa gerek yok |
Takım yolunu dıştan içe başlayacak şekilde zorla |
|
|
Geri çekilme hareketini önlemek için. Takım Alanı Alan Bazında |
|
|
4Xs

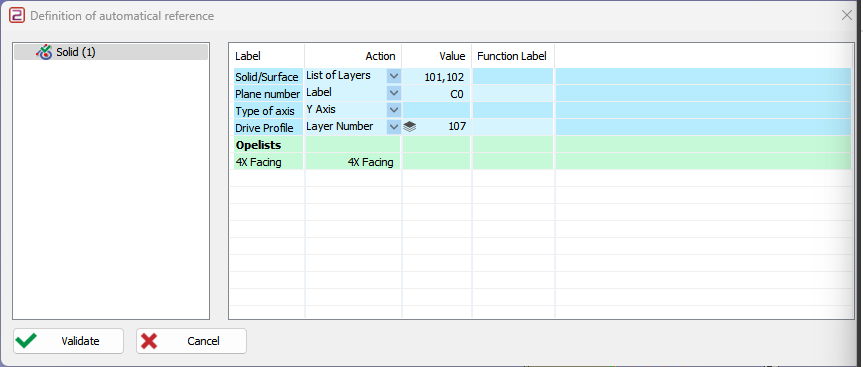

Otomatik referans:
101: STL dosyası + Bağlantı alanını korumak için KIRMIZI Silindir
102: Oklüzal yüze temas etmemek için arkada KATİ
107: 4Xs takım yolu için kullanılan kılavuz çizgisi - uzunluk ayar içinde ayarlanabilir
NB: (MTE olmadan)
|RSTATE|0|180.000000
||RSTATE|1|270.000000|
|
Seçenekler SEKMESİ |
|
|---|---|
|
|
|

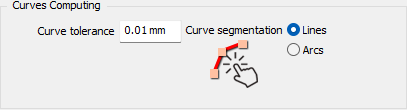

Eğri toleransı = 0.01
|
Eğri Toleransı = 0.1
|
Delme İŞLEMİNİ Düzenle
|
..\opelist\casm\02_Drilling
|
|
Menüyü almak için sağ tıklayın, ardından "Strateji Düzenleme"
|
Kırmızı ikona tıkla
|
|
NC kodlarınızı değiştirin – sonra kaydedin
|
Dosyayı şuraya kaydedin: ..\opelist\casm\02_Drilling |
Bağlantı Alanı İŞLEMİNİ Düzenle
|
..\opelist\casm\08_Connecting Area
|
|
Menüyü almak için sağ tıklayın, ardından "Strateji Düzenleme"
|
Kırmızı ikona tıkla
|
|
NC kodlarınızı değiştirin – sonra kaydedin
|
Dosyayı şuraya kaydedin: ..\opelist\casm\0 8_Connecting Area |
TAKIM Değiştir - (MTE yoksa) İşlem değişecektir
1 – VERİTABANINDA yeni takımınızı oluşturun
2 – MTE içinde takımınızı YÜKLEYİN
3 – FMO Kaydet
4 – Takımın makinede olup olmadığını kontrol etmek için yeni dosya
5 – Geri tornalama OPL'sini düzenleyin ve takımı değiştirin (önceki OPL'yi değiştirebilir veya yenisini oluşturabilirsiniz)
Videoyu takip edin!
V6.07.207
-
4XS Takım Yolu = Takım Yolu daha düzgün, S1'in dönme hızı sabit, bu nedenle tolerans olarak 0.01 kullanabiliriz
-

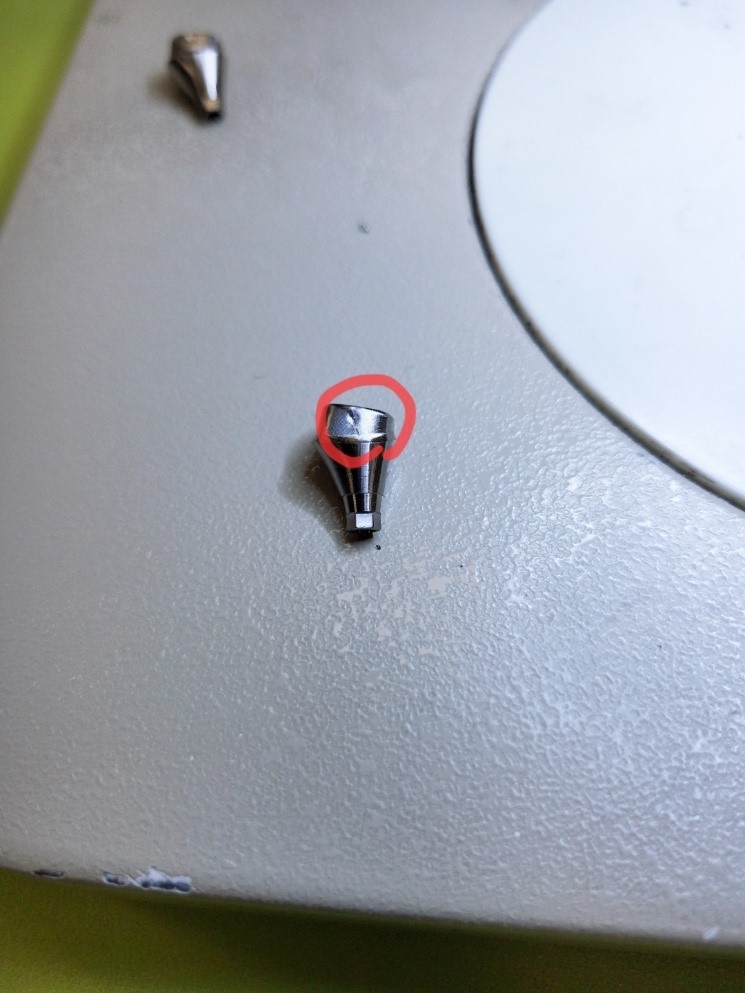

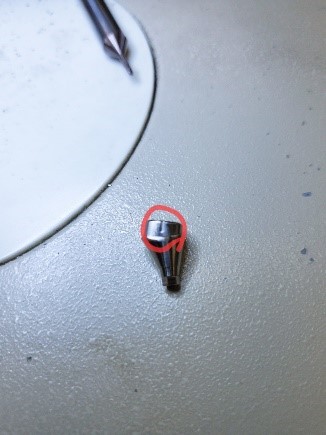

Bağlantı alanının korunması için Minimum Çap
