Çevrim : Diş çekme, Cep+kontür, Finiş Tekrar İşleme, Finiş Kontür
Tanım
Takım yolunun parçaya göre tanımı.
Üç seçenek mevcuttur:
|
Parça: takım yolu ofsetli değildir, parça üzerinde hesaplanır. Radyüs kompanzasyonu dikkate alınır (G41). Giriş ve çıkış radyüsleri ve Giriş ve çıkış mesafeleri otomatik olarak oluşturulur. |
|
Ofsetli Takım: GO2cam, profilin solunda ofsetli bir takım yolu oluşturur ile takım radyüs kompanzasyonu (G41). |
|
Ofsetsiz Takım: GO2cam, profilin solunda ofsetli bir takım yolu oluşturur olmadan takım radyüs kompanzasyonu. |
|

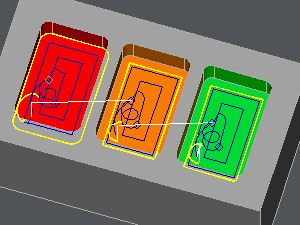

Seçenekler soldan sağa doğru örnek üzerinde gösterilmiştir: |
|
