Çevrimler: PAM , Kaba İşleme / Ara Kaba (şekil) , Finiş Kontür (şekil) , Stok (Kaba Ara Kaba İşleme)
Tanım
GO2cam işlem yolu uygulanırken kalan malzemeyi, işlenmiş katıyı kapsayan polihedron ile önceki işleme operasyonlarından hesaplanan polihedronu karşılaştırarak araştırır (Çevrim modu).
Stok hesaplamasını basitleştirmek için, karşılaştırma ekranda görünen 'gri' stoğa göre yapılabilir. Bu durumda, yalnızca stok hesaplaması AÇIK olarak ayarlanmış işleme operasyonlarını dikkate alırız (Son modu).
Son 'Finiş' seçeneği, Finiş Kontür (şekil) çevrimine dahil değildir
Stok hesaplamak için birkaç mod
|
Otomatik |
2 yöntemin karışımı ‘ Son ’ ve ' Çevrim ': stok hesaplamasının KAPALI olduğu operasyonlar hariç gri stok hesaplama için alınır. Bu durumda polihedron alınır. |
|
Son |
Son evrimsel stokla karşılaştırma. |
|
Çevrim |
Önceki işleme çevrimlerinden tam zarf (polihedron) ile karşılaştırma. Bu yöntem daha hassastır, ancak 'Son' yönteminden çok daha uzundur. |
|
Bitirme |
Bir tanımla birleştirilmiş mod Referans çapı ve Referans yarıçapı. Bu seçenek Düz frezeleri yönetir, ancak aynı zamanda Küre frezeler ve Radyüs uçlu frezeler (takımın yarıçapını tanımlayarak). Bu seçenek iki ana fayda sunar:
Bu seçenek, Referans takıma göre köşelerde yanlış malzeme oluşturabilir. Çarpışmaları önlemeye yardımcı olabilecek bazı boş kesme takım yolları üretebilir. Hesaplama süresi azalırken işleme süresi artabilir. Örneğin, sert malzemeler için uygundur. |
Aşağıda Kaba/Ara Kaba işlemindeki Stok Hesaplama örneği verilmiştir.
|

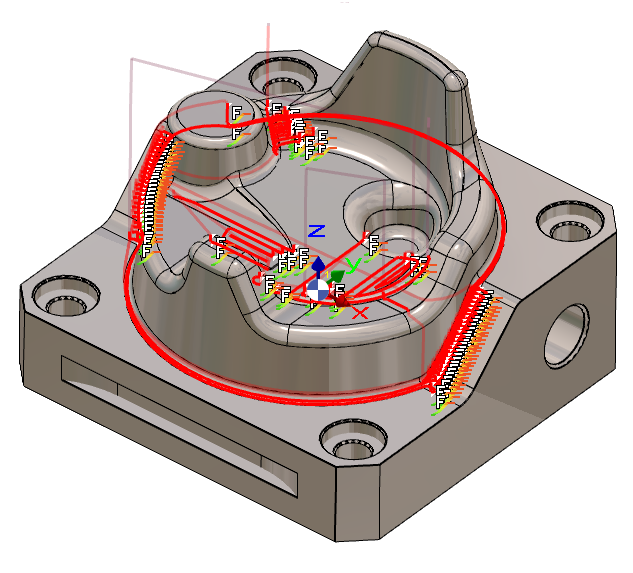

Otomatik Mod: ara kaba işleme iş parçası üzerinde programlanır. |

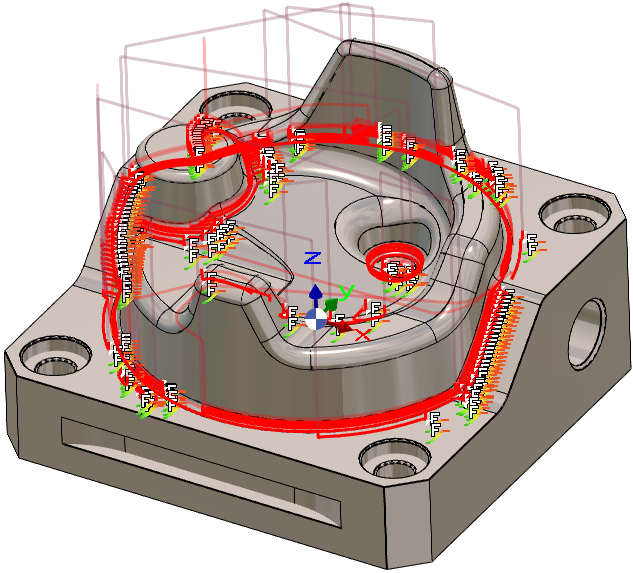

Bitirme Referans çapı=10mm ve yarıçap=5mm ile. Daha iyi bir bitirme kalitesi için, özellikle radyüslerde daha fazla takım yolu üretilir. |
|
|
