Bu seçenek, farklı amaç ve davranışlarla çeşitli işleme çevrimlerinde kullanılır.
Lütfen ekranın sağ tarafındaki Ağaç kullanın.
Cycle: Finiş kanal / Finiş Çap/yüz
Finiş Kanalı Tanımı
Yan/Yan Finiş durumunda, bu seçenek 2 finiş geçişi arasında bir adım aşımı tanımlamaya olanak tanır .
Kurallar
-
Kaplama yalnızca kanalın düz tabanı .
-
varsa yapılır. Değere uyum sağlamak için yeterli alan yoksa, adım aşımı daha küçük bir değerle .
yapılır. Lütfen aşağıdaki örneklere bakın: 3 mm adım aşımı tanımlıyoruz .
|
1. Kanalın düz bir tabanı var ve 6 mm genişliğinde . |
Finişin ilk yanı |
Bitirme ikinci tarafı: 3 mm adım aşımı saygı duyulur . |
|
|
|
|
2. Kanalın düz bir tabanı var ve 1 mm genişlik . |
Finişin ilk yanı |
Bitirme ikinci tarafı: adım aşımı 3 mm'lik adım aşımı sağlanamaz, ancak adım aşımı yapılır yine de (0.5 mm) |
|
|
|
|
3. Kanalın düz tabanı yoktur |
Finişin ilk yanı |
Bitirme ikinci tarafı: adım aşımı yapılamaz hiç. |
|
|
|
Çap/yüz Bitirme Tanımı
Adım aşımı, işlenecek 2 ardışık eleman arasındaki bir taşmadır.
Bu seçenek, seçilen işleme moduna göre birincil paso'ları kısaltmayı sağlayan Geri çekilme parametresi ile yakından ilişkilidir.
Yapılandırma ile bazı örnekler şunlardır: Önce Yüzey Sonra Çap (Bitirme Önceliğinde) .
Sarı takım yolu önce yapılır, ardından takım geri çekilir ve son olarak yeşil takım yolu yapılır.
|

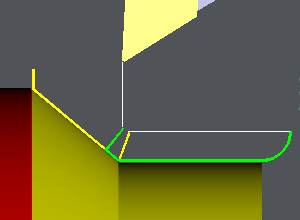

Adım aşımı = 1 mm Geri çekilme = 0 mm Yeşil yol, tanımlanan adım aşımı değeriyle sarı yolu aşar. |
|
|

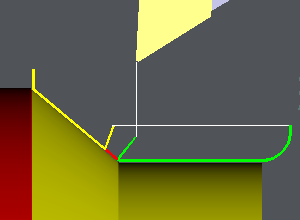

Adım aşımı = 1 mm Geri çekilme = 0.5 mm Sarı yol, köşede malzeme bırakmak için 0.5 mm daha kısadır. Yeşil yol, sarı takım yolunu aşarak şekli bitirir. |
|
|

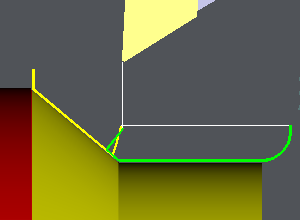

Adım aşımı = 0 mm Geri çekilme = 1 mm Bu durumda, şekil doğru şekilde bitirilmez! |
|
