Çevrim: Diş çekme (Torna)
ISO Metrik Diş Profilleri
|

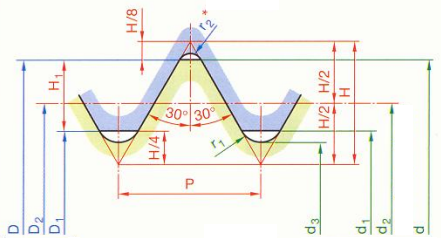

Metrik dişler için ISO profili, Standart NF ISO 68'den referans alınır. Profil, vidayı veya somunu eksenden geçen bir düzlemle keserek elde edilir. Referans için sağdaki resme bakınız. Mavi renkteki profil Somunu belirtir. Sarı renkteki profil Vidayı belirtir.
|
D, D1, D2 Somun çaplarıdır d, d1, d2, d3 Vida çaplarıdır. |
||
|
d=D= Nominal Çap |
d2=D2= d - 0.6495P |
P = Hatve |
H1 = 0.5412P |
|
d1=D1= d - 1.0825P |
d3= d- 1.2268P |
H = 0.866P |
r1 = 0.1443P |

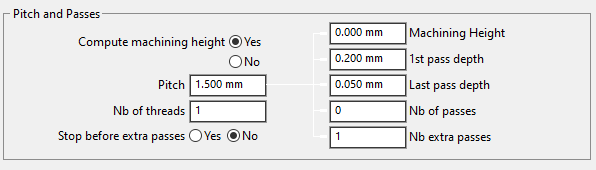

Hatve ve Pasolar parametreleri
Hatve ve Pasolar seçenekleri, diş çekme işlemleri için farklı parametreler yapılandırmanıza olanak tanır.
|
İşleme yüksekliğini hesapla |
Evet veya Hayır |
|
Hatve |
Diş hatvesi veya 2 ardışık dalma arasındaki ofset. |
|
Ekstra pasolardan önce dur |
Ekstra pasoları çağırmadan önce bir durma noktası oluşturma. |
|
İşleme yüksekliği |
İşleme yüksekliği |
|
1. paso derinliği |
Paso kesimine karşılık gelen artımlı derinlik |
|
Son paso derinliği |
İşlemenin son paso derinliği (azalan pasolar). |
|
Paso sayısı |
Paso sayısını kontrol etmenizi sağlar. |
|
Ekstra paso sayısı |
İşleme sonunda yay pasolarının sayısı. |

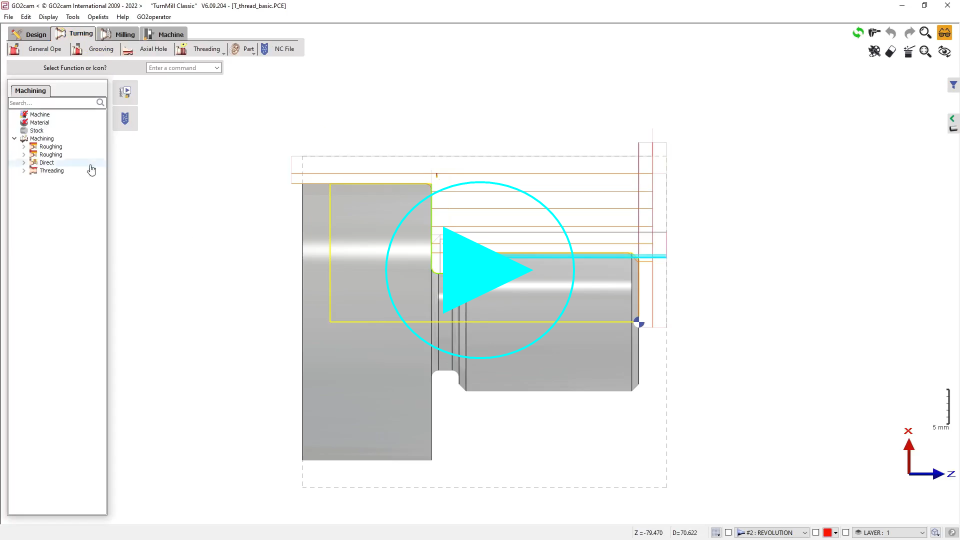

Çeşitli diş çekme parametrelerinin hesaplanması GO2cam'de standartlara göre otomatik olarak yapılır.
Değiştirildiğinde hatve parametre, İşleme Derinliği ve Paso sayısı işlem için kullanılan uç tipine ve ISO standardına bağlı olarak değişir.

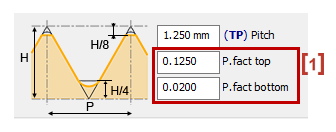

In the tool window above, we defined the pitch and the factors [1] (Top and bottom) to determine the total thickness between the outer pass and the inner pass.
Bu işleme paso hesaba katmalıdır H/8 ve H/4 pozisyonları. Farklılığı haklı çıkaran bu hesaplamadır.
|
|
