Komut şunlar üzerinde çalışır katılar ve 2B profiller : eğer bir tek katı parça mevcutsa, komutu çalıştırarak otomatik olarak karşı yüzeye giden tüm şekilleri geri yüklemeyi sağlar.

• 2B profiller için, parça analizi yapmadan önce profil tanımlanmalıdır. İşlemi tamamlama konusunda rehberlik için bu eğitime bakın.

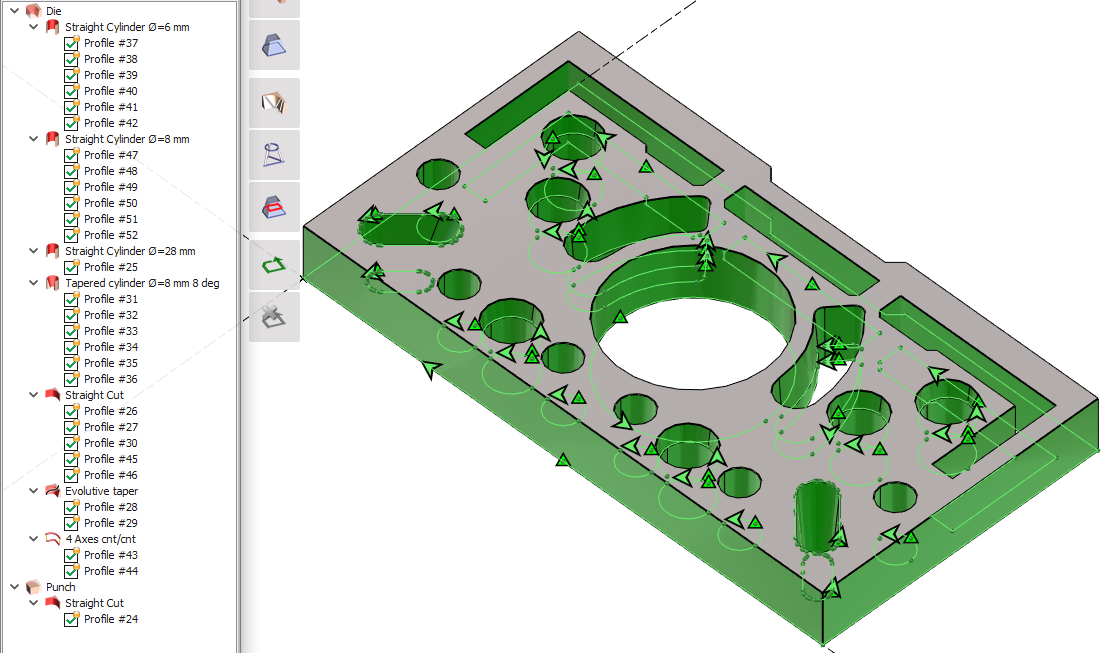

Kalıplar ve Zımbalar tanınır, ayrıca silindirler, sabit ve evrimsel konikler, 4 eksenli şekiller gibi diğer tüm şekiller de tanınır.

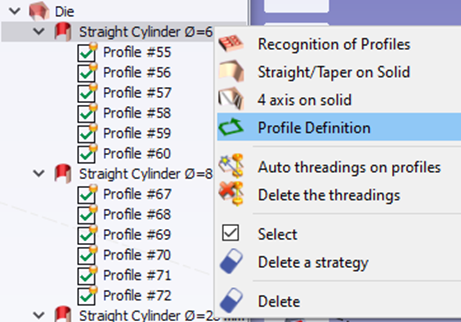

Şekilleri görselleştirmek ve analiz etmek için bir ağaç oluşturulur ve ayrıca profiller üzerinde otomatik diş çekme gibi bazı komutlar da sunar.

Profilleri gizlemek veya ekranda göstermek için ağaçtan profilleri devre dışı bırakabilir/etkinleştirebilirsiniz.

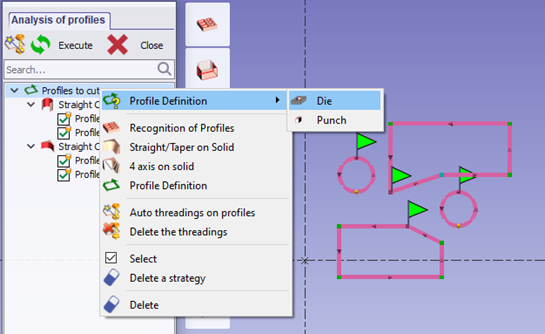

Bu profil tanımı bir Z kesiti tanımlandıktan sonra profil oluşturmak için profiller ağacından erişilebilir.

Bir profil Z kesiti ile oluşturulduğunda, profil tanımı, bunun bir kalıp veya bir zımba şekil olup olmadığını seçmenizi sağlar.

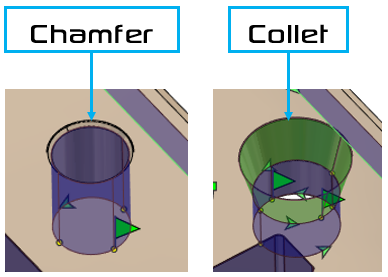

Bu maksimum konik açısı pahları önlemenizi ancak yine de pensleri tanımanızı sağlar.

Farklı Z seviyelerine sahip yüzeyler de tanınır.

Bu komutun manuel kullanımını gösteren bir video izleyebilirsiniz:

Maksimum konik açısı ve farklı Z seviyeli yüzeyler hakkında bir video izleyebilirsiniz:

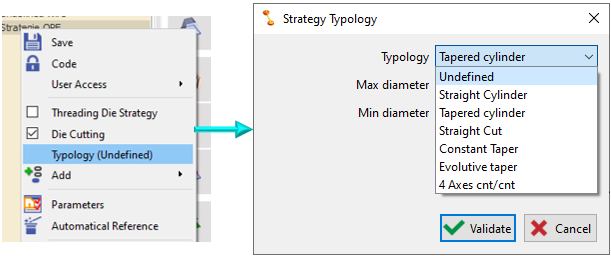

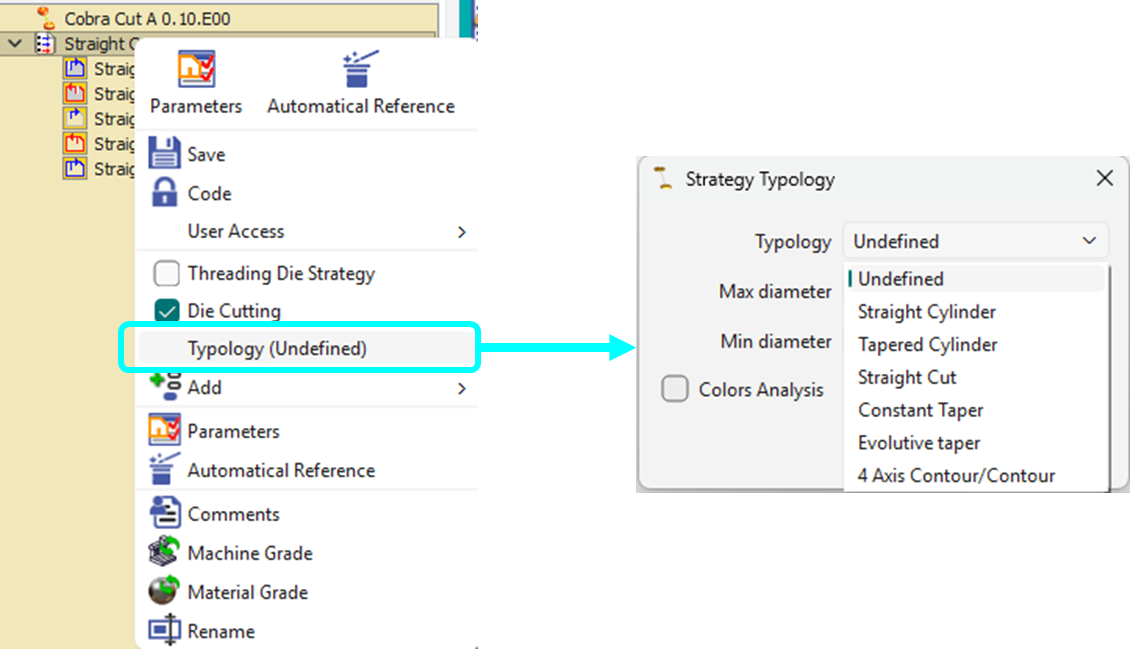

Bu kavram Tipoloji tanımına dahil edilmiştir Stratejiler . Sırasında bir stratejinin oluşturulması veya değiştirilmesi , Tipoloji komutuna erişmek için üzerine sağ tıklayın.

Çeşitli türler mevcuttur:

• Silindirler için düz kesim

• Silindirler için konik kesim

• Düz Kesim (herhangi bir şekil)

• Konik kesim (herhangi bir şekil)

• Evrimsel konik

• 4 eksenli işleme.

Düz ve konik kesim profilleri için, her şekil için bir tane (Düz Kesim, Konik Kesim) ve silindirler için bir tane (Düz Silindir, Konik Silindir) olmak üzere iki tür mevcuttur. Bu, şekiller arasında ayrım yapmayı ve ayrı stratejiler tanımlamayı sağlar.

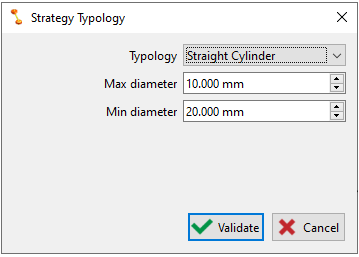

Bir Maksimum çap ve Minimum çap için de tanımlanabilir silindir türleri. Bu, silindir tipolojisi çevrimlerini işleme ağacında daha iyi kategorize etmeye ve gruplamaya yardımcı olur.

Strateji Tipoloji penceresi, parça analizi sırasında strateji seçimi için otomasyon kuralını tanımlamaya olanak tanır.

Bu, süreci büyük ölçüde basitleştirir:

• Parçayı yükleyin.

• Otomatik parça analizini başlatın. Stratejiler, tanımlanan Tipolojiye göre her profil için otomatik olarak uygulanır.

• Otomatik diş çekmeyi gerçekleştirin.

• İşlemeyi hesaplamak için çalıştırın.

Renk Analizi

Atanmış renklere sahip katı yüzeyler artık renk tanıma temelinde profiller oluşturur ve buna karşılık gelen gruplama uygulanır.

Bu, strateji tipolojisi renge göre tanımlanabildiği için mümkündür. Renk Analizi kutusunu işaretleyip paletten rengi seçmeniz yeterlidir.

İş akışında , kullanıcı renk stratejilerini uygulamak için şeritte Renk analizini açıp kapatabilir.
