Sunum
Bu komutlar, seçilen delikler ve seçilen profiller arasındaki takım yollarını optimize etmeyi sağlar.
Optimizasyon şunlar için mevcuttur: Delikler işleme, Cepler ve Konturlar frezelemede ve Düz , Konik ve Cep Kesme EDM'de. Bu, çevrimlerin seçimi sırasında diyalog çubuğunda bulunur. çevrimlerin seçimi .
Önce, mevcut fonksiyonlar açıklanacak, ardından delikler arasındaki ve profiller arasındaki yolu optimize etme talimatları verilecektir.
1. Optimizasyon komutları
|
Profiller Manuel Organizasyon |
Yol, delikleri veya profilleri istediğiniz sırada görüntüleyerek manuel olarak tanımlanabilir. |
|
Optimizasyon Başlangıcı |
İşlemenin başladığı deliği veya profili seçin. |
|
Optimizasyon Türleri |
20 çözüm arasından en iyi yolu seçin. |
|
Kutupsal Optimizasyon |
Tanımlanmış bir dönme merkezine göre dairesel bir takım yolu hareketi oluşturur. ( Yalnızca Delikler Optimizasyonu için) |
Optimizasyon Türleri
İlk on altı seçim, özellikle bir çizgi veya bir ızgara üzerinde çizilmiş delikler durumunda kullanışlıdır. Bu durumlarda, başlangıç noktası otomatik olarak seçilir.
|
Takım yolu yatay ile 2 yönlü süpürme. |
|
Takım yolu yatay ile 1 yönlü süpürme. |
|
Takım yolu dikey ile 2 yönlü süpürme. |
|
Takım yolu dikey ile 1 yönlü süpürme. |
En son dört seçenek otomatik hesaplamalara karşılık gelir. Her biri, kullanıcının durumu için en uygun seçeneği belirlemek üzere simüle edilmelidir. Başlangıç noktasını değiştirmek daha verimli takım yolları sağlayabilir. .
|
Yakından yakına yol optimizasyonu |
|
Taksi mesafesi yol optimizasyonu |
|
|
Öklid mesafesi yol optimizasyonu |
|
Maks (X,Y) mesafe yol optimizasyonu |
|
Optimizasyon yok: alınan sıra, elemanların oluşturulma sırasıdır. |
||

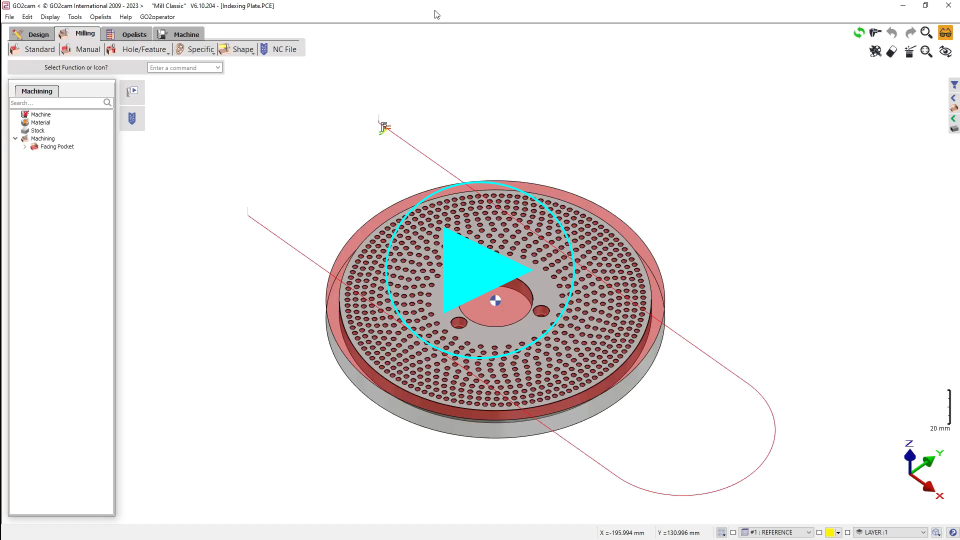

2. Yolların Optimizasyonu
Yolların delikler arasında mı yoksa profiller arasında mı optimize edildiğine bağlı olarak iki ayrı işlem ayırt edilebilir.
Delik Optimizasyonu
a. tıklayın
b. Two cases are possible, and in both, the path length is displayed in the message box. Consequently, several scenarios can be simulated to select the shortest path.
|
1. Manuel Seçim: Tıklayın

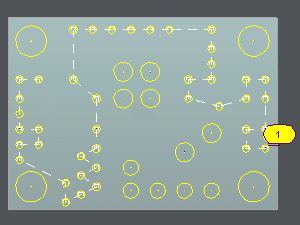

sonra delikleri sırada göster istediğiniz. Seçim sırasında seçenekler:
|

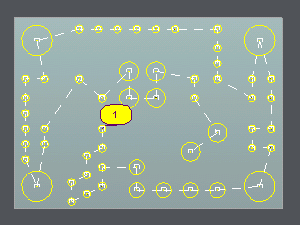

2. Otomatik Optimizasyon: Bir seçim kutusu ardından bir optimizasyon türü seçin.
Delikler doğru sırada oluşturulduysa, No optimization seçeneğini seçin
bu sırayı korumak için. Optimizasyonun başlangıç noktasını değiştirin
yol çözümlerini çoğaltmak için. Otomatik ve manuel optimizasyon birleştirilebilir. Önce otomatik bir optimizasyon seçin, ardından delikleri eklemek, silmek veya ters çevirmek için manuel simgeyi kullanın. |
|
|
|
|

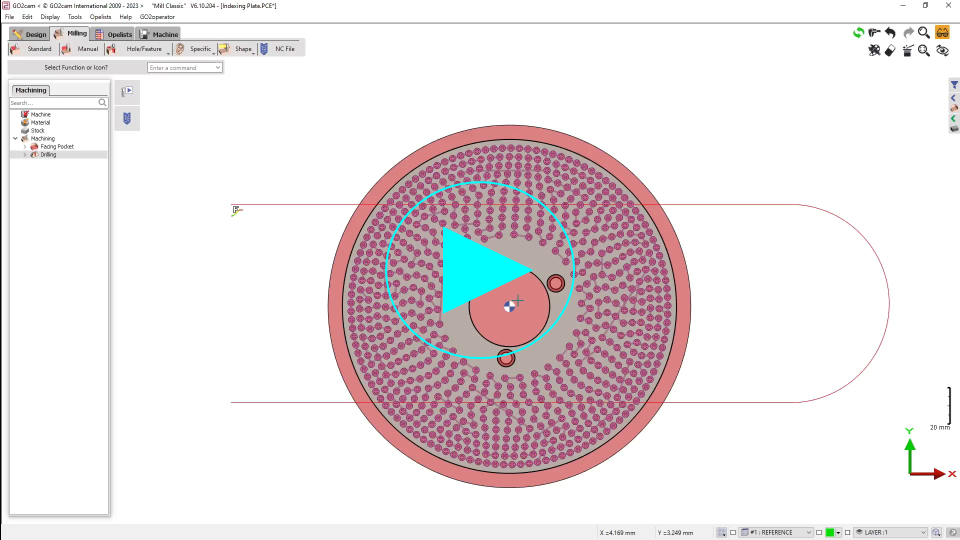

Kutupsal Optimizasyon
Bu komut, dairesel bir desende düzenlenmiş birden fazla deliği içeren bir iş parçası üzerinde dairesel bir takım yolu oluşturmayı sağlar.
Optimizasyonun başlangıç noktası da belirtilebilir..
Kutupsal Optimizasyon Adımları:
-
Seçin önce delik.
-
Kullanın çoklu seçim oku tüm delikleri seçmek için.
-
tıklayın kutupsal optimizasyon ikon ve tanımlayın dönme merkezini
-
Delme takımını seçin.
-
Delme çevrimini seçin.
-
Hesaplayın.
|
|
Profil Optimizasyonu
a. çevrim seçimi simgesine tıklayın
b. İki durum mümkündür:
|

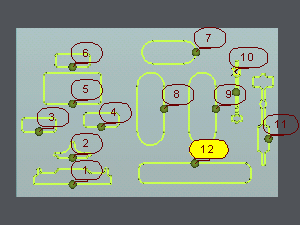

1. Manuel Seçim İşlenecek profil sayısı sınırlı olduğunda sıra manuel olarak tanımlanabilir. İşlenecek profiller, profilleri istenen sıra . |

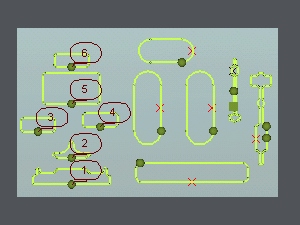

2. Otomatik Optimizasyon Bu seçenek, çok sayıda profili işlerken özellikle kullanışlıdır. İşlenecek profillerin etrafına bir seçim kutusu çizin. Ardından otomatik optimizasyon seçilebilir,
veya manuel optimizasyon.
|
|
|
