Bu seçenek, farklı amaçlar ve davranışlarla çeşitli işleme çevrimlerinde kullanılır.
Lütfen ekranın sağ tarafındaki ağaç kullanın.
Cycle: Kaba, // Kaba, Dengeli Kaba, Kaba Paso, Finiş / Finiş Çap/yüz, Dengeli Finiş işlemi
Tanım
Bu komutlar, pilot noktaları ve takım yolu hesaplamasını tanımlamak için kullanılır.
Ofset tipi Kaba, // Kaba, Kaba Paso, Finiş
Takım yarıçapı telafisini dikkate almayı veya almamayı sağlar.
Açılır menü şunları sunar:
-
Sol: ISO kodu G41 komutunu oluşturur.
-
Orta: ISO kodu G40 komutunu oluşturur (telafi yok).
-
Sağ: ISO kodu G42 komutunu oluşturur.
Bu Ofset Tipi şunlar için kullanılabilir: Finiş Çap/yüz Sadece.
Finiş Çap/yüz için Ofset tipi
Takım radyüs telafisini dikkate alıp almamayı sağlar.
Açılır menü şunları sunar:
-
İle: ISO kodu, seçilen takım yolu tipine göre G41 veya G42 komutunu oluşturur.
-
Olmadan: telafi programlanmaz.
Takım Yolu
Takım yolu tarafından hesaplanır GO2cam ve takım yarıçapını dikkate alır veya almaz. Açılır menü şunları sunar:
|
Parça (Takım merkezi): GO2cam ofset takım yolu hesaplamaz. ISO programlaması geometrik kontürü takip eder. Takımın geçmediği durumlarda, GO2cam yeni uygun bir yol hesaplar ve çarpışmayı yönetir. |
|
Takım Merkezi:
GO2cam, Takım Yolu Tipine göre (yukarıya bakınız) sağ tarafta takım ofset takım yolunu hesaplar.
|
|
Hayali Burun: GO2cam takım yolunu hesaplar ve çarpışmaları yönetir. Yarıçap, GO2cam TAKIM panelinde doğru şekilde tamamlanır. Kadran numarası dikkate alınır. |
|
Parça (Hayali Burun): GO2cam, döngüler arası ve hızlı hareketlerde takım yolunu doğru bir şekilde yönetir ve özellikle takım telafisi ile. |
Parça (Takım Merkezi) programlama
Bu durumda, ek parça yarıçapı değerini makinede girmemiz gerekir.
Ofset tipi:
Sol (G41 verir)
Sağ (G42 verir)
Takımyolu:
Parça (Takım merkezi)
A.
Programlanmış takım yolu
B.
CNC'de bulunan kesici uç radyüs telafisi.
Takım Merkezi programlama
Bu durumda, makinede tamamlanan kesici uç radyüsü dikkate alınmaz.
Ofset tipi:
Merkez
Takımyolu:
Takım merkezi
GO2cam
programlanmış Çevrim Tipine göre parçanın sağ tarafında kesici uç merkezi takım yolunu programlar.
Tamamlarsak Ofset tipi = Sol veya Sağ , GO2cam G41 veya G42 telafisini programlar. Etkisi, kesici uç radyüs telafisi dikkate alındığından makine tarafından ek bir ofset oluşturmaktır.

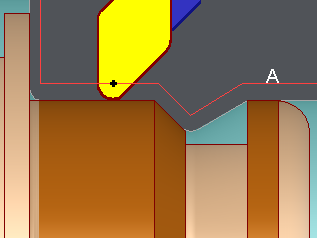

A. Programlanmış takım yolu
Hayali Burun programlama
Bu durumda, makinede tamamlanan kesici uç radyüsü dikkate alınmaz.
Dörtlü numara tamamlanmalıdır.
Ofset tipi:
Kullanılamaz
Takımyolu:
Hayali Burun
GO2cam
programlanmış Çevrim Tipine ve atanan dörtlü numarasına göre parçanın sağ tarafında Hayali Burun (sanal nokta) takım yolunu programlar.
Tamamlarsak Ofset tipi = Sol veya Sağ , GO2cam G41 veya G42 telafisini programlar. Etkisi, kesici uç radyüs telafisi dikkate alındığından makine tarafından ek bir ofset oluşturmaktır.
|
|

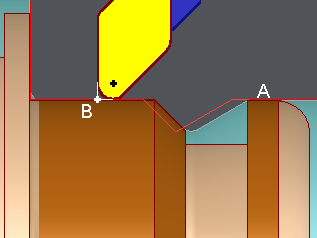

A.
Programlanmış takım yolu
B.
Hayali Burun (yani dörtlüdeki no 9)
Dörtlü (Hayali Burun No.)
Takım yönünü verir. Yalnızca kullanıldığında kullanışlıdır
Hayali Burun
takım yolu.
Sayılar PC klavyesindeki konumlara karşılık gelir. TORNA dörtlü numaraları kaçınılmaz olarak şunlarla eşleşmez:
GO2cam
. Post-işlemciler, CNC'nin kurallarına göre dörtlüyü günceller.

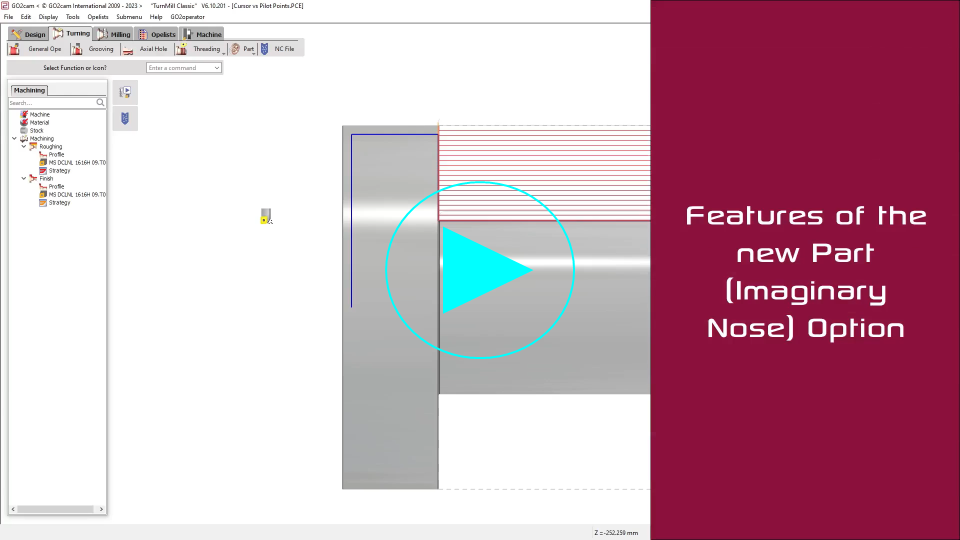

Parça (Hayali burun)
Bu seçenekle, aralarındaki çevrimler ve hızlı hareketler için takım yollarını yönetebilirsiniz:
-
Kaba ve Finiş programlanmış işlemler aynı takımla .
-
Kaba takım yolu Hayali Burun, Finiş Parça
|
Ayrıca P Noktası seçeneğini doğrudan şurada zorlamanızı öneririz takım sayfası , böylece aynı takım için 2 farklı pilotlu nokta olmaz.
|
|
P noktası Hesaplama
P Noktası hesaplama süreci, takım yolu verimliliğini ve doğruluğunu artırmak için önemli ölçüde geliştirilmiştir. Ana iyileştirmeler arasında güncellenmiş dinamik ve takım yolu simülasyonları, açık P Noktası koordinatları, parazit hareketlerin ortadan kaldırılması, optimize edilmiş hızlı hareketler, geliştirilmiş dengeli kaba ve finiş işleme, yaklaşma/geri dönüş noktalarının isteğe bağlı dahil edilmesi ve iyileştirilmiş ölçü kontrolü yer alır. Bu gelişmeler daha verimli, doğru ve güvenilir takım yolları sağlar.
