Sunum
|
Yerleştirme, şunları etkinleştiren isteğe bağlı bir modüldür: birden çok şeklin konumunu optimize etmek bir stokta. Yerleştirilecek geometriler yalnızca katılar ! Menüde mevcuttur Tasarım / Yerleştirme . |
Amaç, malzemeyi korumak için parçanın konumunu optimize etmektir. Ardından şekilleri tutmak için konektörler ayarlayabilir ve son olarak otomatik kesme çevrimini kullanabilirsiniz.
Prensip
|

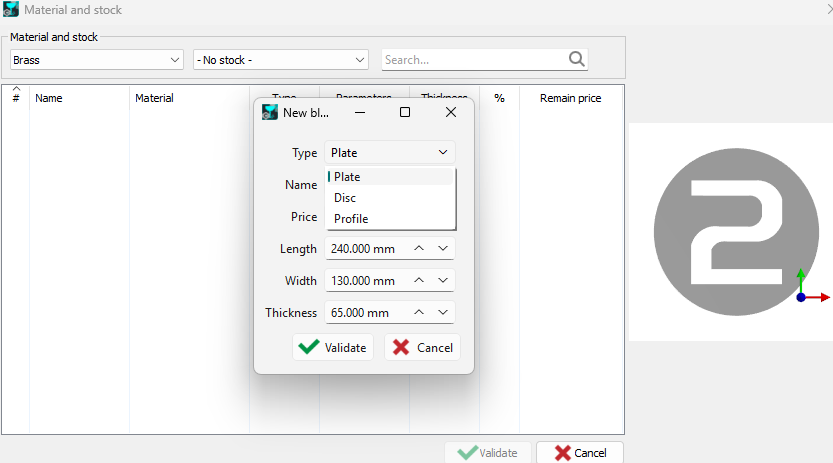

Malzeme ve stok : yerleştirmeyi başlatmak için bir malzeme ve bir stok seçmeniz gerekir. Bunlar önceden tanımlanmış örneklerden seçilebilir veya Malzeme ve stok iletişim kutusunda sağ tıklayarak yeni bir stok boşluğu oluşturulabilir.
|
|
|
|

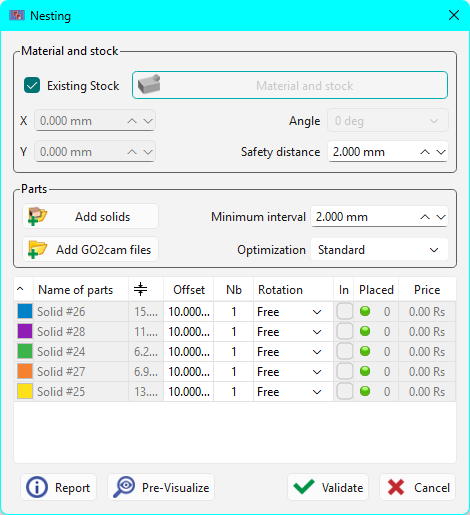

Yeni bir Mevcut Stok onay kutusu Yerleştirme komutu iletişim kutusuna eklenmiştir.
|
|
|
Parçalar : yerleştirme komutunu çalıştırdığınızda, ekrandaki katılar otomatik olarak seçilir. Listede görünürler ve her birine bir renk uygulanır. Şunları içe aktarabilirsiniz: herhangi bir tür katı CAD formatı dosyası ‘ Katılar ekle ’ düğmesiyle. Yerleştirme hesaplaması için, katılar arasında minimum bir aralık ve ayrıca hesaplama süresinin bağlı olduğu standart, orta veya maksimum bir optimizasyon seviyesi tanımlamanız gerekir. X ve Y konumu: stokun orijini X ve Y alanları tarafından belirlenir. Açı : bloğun konumlandırılmasını sağlar. Güvenlik mesafesi : malzemenin etrafındaki bir kenar boşluğudur. Katı listesinde: Ofset değeri, şunların oluşturulmasını sağlar: 2 eğri, takım yolu aralarında yapılacaktır.
|
|
|
|
Nb : is the number of parts to place, Döndürme : konumlandırma için farklı katıların döndürülmesine izin verebilir veya vermeyebilirsiniz: serbest döndürmeyi seçebiliriz (tüm olası konumlar), 0 veya 180 derece , 90 derece başına veya döndürme yok. İçinde : boş şekiller GO2cam tarafından tanınır, diğer öğeleri içine yerleştirmek için kutuyu işaretleyin. Yerleştirildi : yerleştirilen öğelerin sayısını gösterir, tam olarak yerleştirilmeyen katılar kırmızı bir balonla belirtilir. |
||
|
Hesaplama : ‘ Önizleme ’ düğmesi, ayarlara ve seçilen değerlere göre sonucu kontrol etmenizi sağlar. Değişiklikler yapabilir ve önizlemeyi gerektiği kadar çalıştırabilirsiniz. ‘ Onayla ’ düğmesine bastıktan sonra, katılar çoğaltılır ve eğriler ve profiller oluşturulur. ‘ Rapor ’ düğmesi, tabloyu yazdırmanıza veya bir düzenleyicide kaydetmenize olanak tanır. |
||
sütun başlıklarına erişilebilir , şunları yapabilirsiniz bir değer girin ve böylece uygulayın tam katı listesine.
Burada, listedeki her katı için yerleştirilecek 8 öğe sayısını tanımlıyoruz.

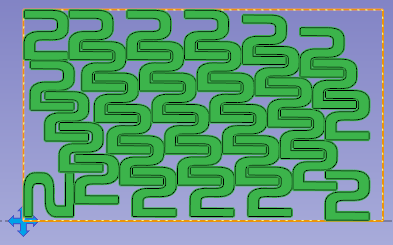

GO2cam harflerinin yerleştirilmesinin önizlemesi, 2 farklı boyutta:
|
|
Özel Durum: Sadece 1 katı

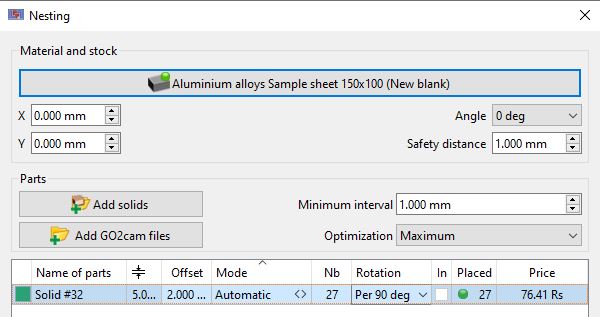

Yerleştirilecek yalnızca bir katı varsa, yeni bir sütun ‘ Mod ’ görünür ve 2 tür hesaplamaya izin verir:
-
Değer , yerleştirilecek öğelerin sayısını tanımlamak için,
-
Otomatik , seçilen stokta mümkün olduğunca çok öğe yerleştirmek için.
Hesaplamadan sonra, yerleştirilen öğelerin sayısı görüntülenir!
|
|
Özellikler
- Tabloda, bir katıya sağ tıklayarak, simetrik katısını oluşturabilir ve ardından yerleştirmede kullanabilirsiniz,
- Önizleme sırasında, yerleştirilen öğelerin daha iyi tanınması için renkler otomatik olarak uygulanır,
- Malzeme bloğuna önceden bir fiyat vererek, her parçanın birim fiyatını hesaplayabiliriz,
- Ofset eğrileri otomatik olarak 12 ve 13 katmanlarına yerleştirilir, otomatik referanslarla opelistleri yapılandırmak için,
- Zaten işlenmiş stokları kullanabilir ve malzeme kütüphanesini yönetebiliriz.
Ayrıca şunları da yerleştirebilirsiniz
önceden programlanmış
PCE dosyaları.
Ayrıca şunları da tanımlayabilirsiniz
dış işleme
(ayırma kesimi) bireysel parçada.
Ancak bu durumda, yerleştirme işlemi sırasında eklenen tutma çubuklarına tepki vermek mümkün değildir.
Diğer komutlar
|
|
|
|
|
Nesting commands: ek bilgi için buraya tıklayın . |
