NC kontrol, gerekli tüm pencereleri ve komutları tek bakışta gösteren tek bir menüden oluşur.

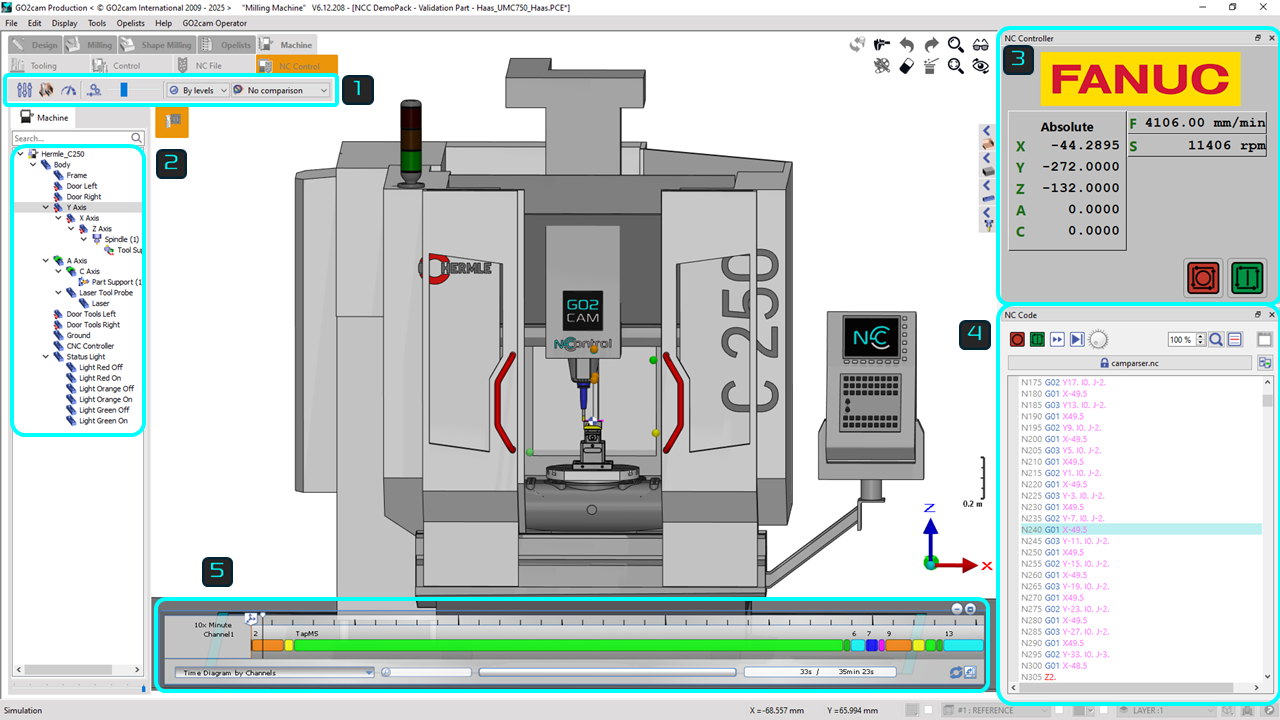

Kullanıcı Arayüzünü açıklayalım:
|
NCc Araç Çubuğu: Kontrol simülasyon görselleri ve hızı |
|
|
NCc Kinematik ağacı: Tüm makine bileşenlerini görüntüler. Bu ağaç, bileşenleri gizlemek veya göstermek için kullanılabilir ve ayrıca simülasyonun görsel netliğini artırmak için bileşenleri şeffaf hale getirmeye olanak tanır. |
|
|
NCc Denetleyici : Yüklenen denetleyici tipini, mutlak konumlandırma ile birlikte ilerleme hızı ve iş mili hızı ile gösterir. |
|
|
||
|
NCc Kod : G-kodunu doğrulayan ve düzenleme için camparser'ı içeren bir araçtır. Dahili arama fonksiyonları, başlat/durdur, sonraki çevrim düğmesi bulunur ve ayrıca simülasyon hızını kontrol etmenize olanak tanır. NC kod manipülasyonunu etkinleştirmek için camparser'ın kilidinin açılması gerekir. |
|
|
NCc Gantt Şeması: Simülasyonun ilerlemesi hakkında net bir genel bakış sunar. Yalnızca takımlara dayanır, çünkü NC dosyasından mevcut olan tek veriler bunlardır. |
|
