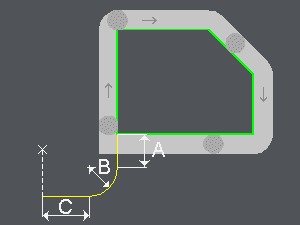

Düz Kesim, Açılı kesme için Tanım

Bu parametreler, telin yaklaşma ve geri dönüşünde fazlalıklar ve yaylar eklemenize olanak tanır.

Giriş fazlalığı (A)

Pozitif bir değer, takım yolunu profilin ilk elemanında uzatır ve negatif bir değer kısaltır. İlk eleman bir yay ise, fazlalık daireseldir. Bu genellikle işleme dış bir köşede başladığında kullanılır.

Giriş yay yarıçapı (B)

İlk profil elemanından önce eklenen çeyrek daire, ona teğettir. Giriş uzantısı kullanılıyorsa, giriş yay yarıçapı ondan önce konumlandırılır. Bu yarıçap tel yarıçapından büyük olmalıdır.

Yarıçap üzerindeki fazlalık (C)

Eğer bir giriş yay yarıçapı tanımlanmışsa, ondan önce doğrusal bir fazlalık ekleyebilirsiniz. Seçenekler arasından seçim yapabilirsiniz:

• Otomatik: yarıçap üzerindeki fazlalık, diş açma noktasına göre otomatik olarak hesaplanır

• Manuel: yarıçap üzerindeki fazlalığı yazın.

Giriş yay yarıçapı üzerindeki fazlalık (C)

Seçim 'Manuel' ise, istediğiniz değeri yazın.

---

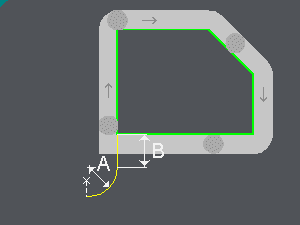

4 Eksen kontür / kontür, 4 Eksen eleman / eleman için Tanım

Tel giriş ve çıkış yönetimi. Telin yaklaşma ve geri dönüşünde fazlalıklar ve yaylar ekleyebiliriz.

Giriş yay yarıçapı (A)

İlk profil elemanından önce eklenen çeyrek daire, ona teğettir. Giriş uzantısı kullanılıyorsa, giriş yay yarıçapı ondan önce konumlandırılır. Bu yarıçap tel yarıçapından büyük olmalıdır.

Giriş fazlalığı (B)

Pozitif bir değer, takım yolunu profilin ilk elemanında uzatır ve negatif bir değer kısaltır. İlk eleman bir yay ise, fazlalık daireseldir. Bu genellikle işleme dış bir köşede başladığında kullanılır.
