Bu sayfa, NCcontrol'ü müşteri sitelerinde kurmak ve yapılandırmaktan sorumlu Katma Değerli Satıcılar (VAR'lar) için ayrılmıştır.

NCcontrol Yapısı

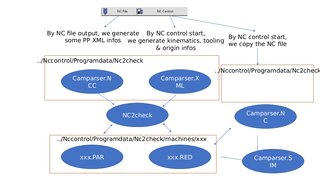

NCcontrol için gerekli dosyalar ve dizin yapısı, iki açıklayıcı diyagram içeren indirilebilir PowerPoint sunumunda ayrıntılı olarak açıklanmıştır.

Müşterinin PC'sinin Yapılandırılması

Bir müşteri sitesinde bir makine tanımlarken şu adımları izleyin:

1. Her Makine İçin Bir Dizin Oluşturun

   • Her makine için şuraya özel bir dizin oluşturun:
     C:\Program Files\GO2cam_Intl\GO2camV612\NCcontrol\Programdata\NC2check\machines

2. Makine Dosyası Yapılandırması

   • Bu dizinin makine dosyasında, özellikle işlem sonrası sayfasında referans verildiğinden emin olun.

3. İşlem Sonrası Ayarları

   • Define the necessary information in the post-processor (PP), especially in the procedure NCcontrolDefineController .

   • Gerekli değişkenlerin bir listesi için şuraya bakın: CNC Kontrol Cihazları İçin Değişkenler .

İndirilecek Veriler

• exportNC.xml dosyası, MTE makine kinematiği, orijin listesi ve takım ofsetleri hakkında bilgi içerir.

• Bu dosya, NC2check'e NC dosyasını buna göre analiz etmek ve işlemek için gerekli verileri sağlar.

• Bir NC dosyası oluşturulurken, otomatik olarak bir XML dosyası dışa aktarılır. NC dosyasıyla aynı ada sahip olacak ancak .NCC uzantısına sahip olacak ve NC çıktısıyla aynı dizinde bulunacaktır.

MCG dosyaları için Kurallar

3B kinematik makine dosyası oluştururken iki zorunlu kural vardır:

1. Ana makine çerçeve bileşeni adlandırılmalıdır Gövde ( Büyük harf B zorunludur ).

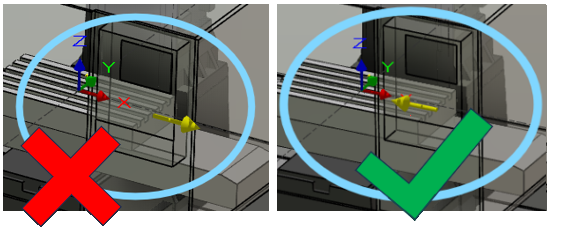

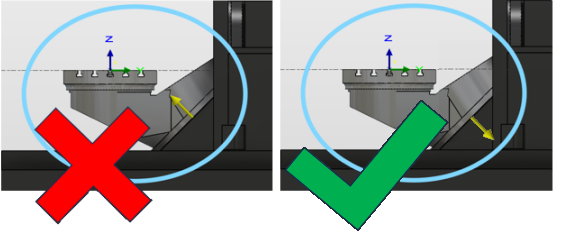

2. Her eksenin yönü/doğrultusu temeldir ve doğru şekilde tanımlanmalıdır.
