Dişli Oluşturma

ISO (NF E 23-001 - 005) ve AGMA (Amerikan) Standartlarına göre paralel evolvent daire dişliler oluşturma.


İki tip dişli mümkündür:

  • dış dişliler

  • iç dişliler

Dişlinin özellikleri, diş sayısı ve adımına göre hesaplanır (çap = adım * diş sayısı). GO2cam adım ve diş sayısının dahil olduğu bu farklı hesaplamaların raporlarını görüntüler.

Bir dişli oluşturmak için

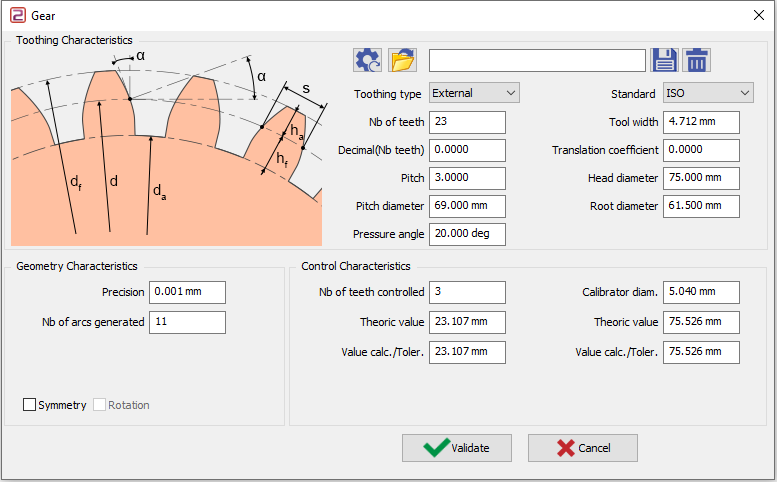

a. Aşağıdaki iletişim kutusunun parametrelerini doldurun. Kontrol Karakteristikleri alanı için parametreler açıklanmıştır: buraya tıklayın .


b. Onaylamak için yeşil tike tıklarsanız: yarım diş çizilir.
c. Tam bir diş çizmek için Simetri'yi seçebilir ve ayrıca Döndürme'yi seçerseniz, onaydan sonra tüm dişli çizilecektir.

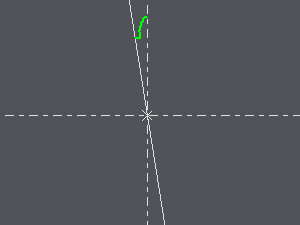

a işlem (dış dişli)

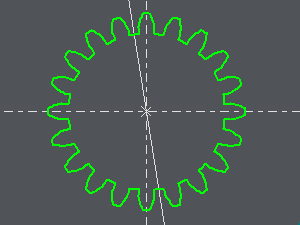

b ve c işlemler (dış dişli)

Diş Açma Oluşturma

ISO (NF E 22-141) ve AGMA (Amerikan) Standartlarına göre düz kenarlı evolvent daire kamalar oluşturma.

İki tip kama mümkündür:

  • miller

  • göbekler

Dişlinin özellikleri, diş sayısı ve adımına göre hesaplanır (çap = adım * diş sayısı). GO2cam adım ve diş sayısının dahil olduğu bu farklı hesaplamaların raporlarını görüntüler.

Not:

  • bu tür kama, Dişli modülü tarafından işlenen paralel evolvent daire dişlinin özel bir durumudur.

  • eğer özel hesaplama çerçevesine uymayan bir kama tasarlamanız gerekiyorsa, GO2cam bu kamayı daha iyi tanımlamak için Dişli modülünü kullanabilirsiniz.

Bir kama oluşturmak için

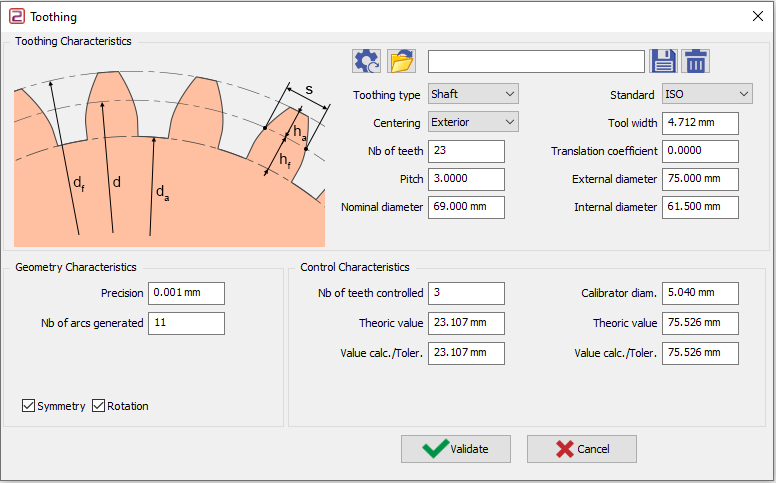

a. Aşağıdaki iletişim kutusunun parametrelerini doldurun. Kontrol Karakteristikleri alanı için parametreler açıklanmıştır: buraya tıklayın .


b. Onaylamak için yeşil tike tıklarsanız: yarım diş çizilir.
c. Tam bir diş çizmek için Simetri'yi seçebilir ve ayrıca Döndürme'yi seçerseniz, onaydan sonra tüm dişli çizilecektir.

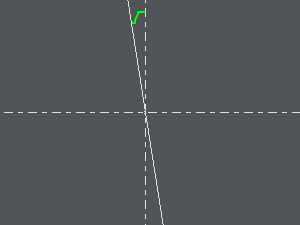

a işlem (kama mili)

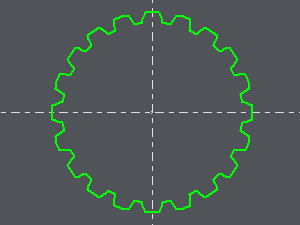

b ve c işlemler (kama mili)
