Çevrim : Derin Delik, Clevis

Tanım

Seçilen eleman tipine göre derinlik hesaplamasının tanımı.

Delik tipi: Seçilen eleman tipi, derinliğin nasıl hesaplandığını anlamak için çok önemlidir.

Üç tür eleman vardır:

  1. Delik delme: Seçilen delik bir delik ise (delik oluşturma sırasında verilen bilgi), o zaman işleme her zaman malzemeden geçer , derinlik parametreleri gerekli değildir.

  2. Kör delikler: delik özelliğinde bir derinlik tanımlanmıştır.

  3. Daireler: eleman içinde tanımlanmış bir derinlik yoktur. Bu özel bir durumdur.

Dört tür derinlik hesaplaması sunulmaktadır:

  • Eleman (varsayılan değer)

  • Stok

  • Manuel / Eleman

  • Manuel / Stok

Eleman (durum 1):

  • Kör delikler: işlenen derinlik delik derinliğidir.

  • Daireler: bir dairenin derinliği olmadığı için, Derinlik alanına (A değeri) değer girilmesi gereklidir. Bu, Manuel / Eleman seçeneği ile aynı davranıştır. Derinlik, daire Z konumlandırmasına göre tanımlanır.

Stok (durum 2):

İşleme malzemeden yapılır.

Manuel / Eleman (durum 3):

Derinlik alanına (A değeri) manuel olarak bir değer girilmelidir.

Derinlik, elemana (delik veya daire) Z konumlandırmasına göre tanımlanır.

Manuel / Stok (durum 4):

Derinlik alanına (B değeri) manuel olarak bir değer girilmelidir.

Derinlik, stok değerine göre tanımlanır. Ön delme işlemi tanımlandığı için, derinlik şuradan hesaplanır: önceden delinmiş deliğin alt kısmı .

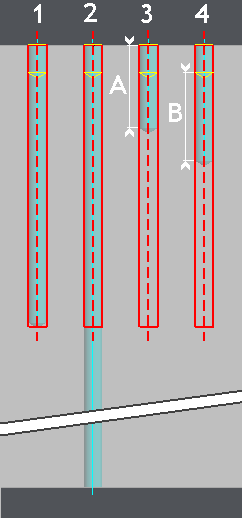

Kör delikler

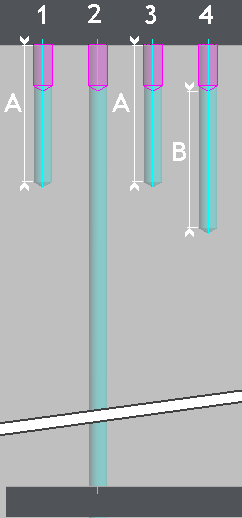

Daireler
