Çevrim : Derin Delik, Clevis

Tanım

Clevis modunun davranışı aşağıda açıklanmıştır.

İşlemenin amacı hızlandırmaktır iki veya daha fazla eş merkezli delik arasındaki hareketleri.

İçinde Clevis modunda, parametrelerin çoğu erişilebilir değildir.

Tanımlanması gereken tek önemli parametre ilerleme hızı değeridir işlenmiş delikler arasında.

Bu parametre Teknoloji sayfasında bulunur.

Clevis modunu kullanmak için, işlenmiş delikler birleştirilmelidir içinde tek bir delik öğesi.

İki çalışma şekli vardır:

  1. HMF ek modülü mevcut değilse, standart delik işlevi kullanılır.

  2. HMF mevcutsa, şekilleri geri yükleyin ve delikleri birleştirin.

1. Aşağıdaki işlem, 2B geometri veya katı üzerinde de kullanılabilir.

Yapılması gereken, işlenecek birkaç deliğin toplam uzunluğu ile tek bir delik oluşturmaktır.

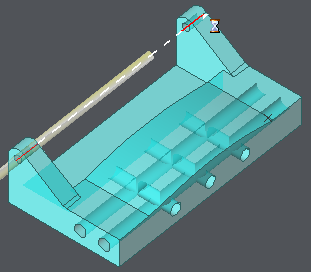

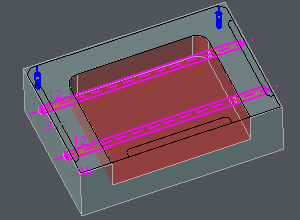

Sağdaki örnek için, ikişerli iki eş merkezli delik vardır, her delik 50 mm uzunluğundadır ancak toplam uzunluk 330 mm'dir. Ardından, 330 mm uzunluğunda bir delik oluşturun.

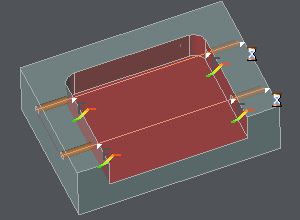

Stok yönetimi nedeniyle, cep deliklerden önce işlenirse, clevis modu uygulanır. Cep içindeki ilerleme hızı daha yüksektir.

2. Delik İşleme Özellikleri (HMF) modülü mevcutsa, Delik Tanıma İşlev kullanılabilir.

Bu komut Çizim / Katı / Katı Üzerinde İşlemler ve Arayüzler, Katı / Geometrik Hesaplama altında bulunabilir.

Delikleri birleştirmeden önce, Z yönlerinin aynı olduğundan emin olun. Değilse, ters çevrilecek deliği seçin ve tıklayın Ters Çevir diyalogun altındaki komut.

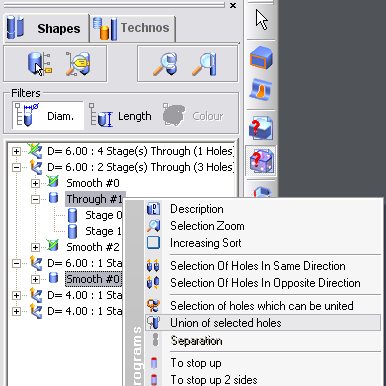

Bundan sonra, ağaçta delikleri birleştirmek için Ctrl tuşuyla birden fazla seçim yapın.

Ardından sağ tıklayın, seçin Seçilen deliklerin birleşimi.
