Çevrim : Pah Kırma
Açıklama

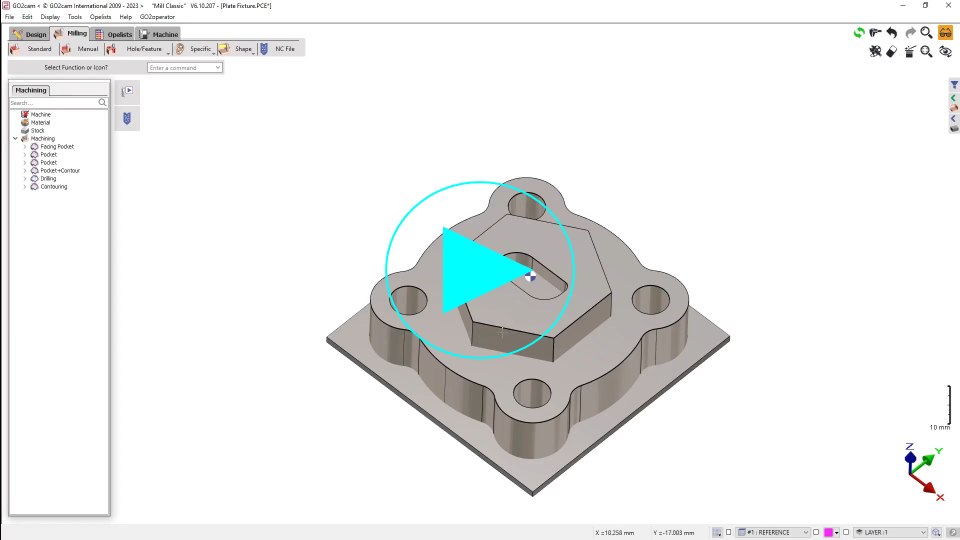

Pah boyutunun hesaplanması aşağıdaki parametrelerle belirlenir:
Pah Kırma Stratejisi
|

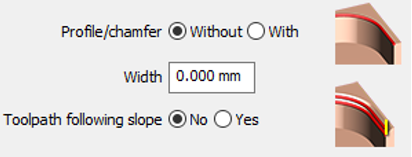

Katı veya profil üzerinde tasarlanmış bir pah olmadığında (Profil/pah şuna ayarlanmışken Hesapsız ). XY düzlemindeki pahın boyutu parametre ile belirlenir Genişlik . Pah zaten tasarlanmışsa, Genişlik parametresi gereksizdir (Profil/pah şuna ayarlanmışken Mevcut ) ve boyut katıdan otomatik olarak okunur. For information about Eğri Takımyolu takip etme , click burada . |
|
Derinliği Yeniden Hesaplama
|
Derinliği Yeniden Hesaplama parametresi, takım ucunun derinliğini ayarlama olanağı sunar. Takım ucunun, pahın gerçek Z değerinden daha fazla Z derinliğine sahip olması önerilir. Bu, işleme sonrası çapak/kenar kalmamasını sağlayacaktır. |
|
Dört olasılık mevcuttur:

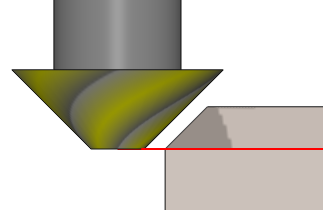

Takım ucu |
Bu durumda, alt Z değeri tanımlanmalıdır. Ayarlanan değer pah boyutuna eşitse, takım ucu pahın alt kenarı ile aynı seviyede olacaktır. Z değerini daha büyük ayarlamanız önerilir. |
|

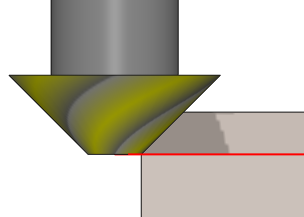

Pilotlu Nokta |
Takım ucuna benzer. Tek fark, pilot noktanın konumuna bağlı olarak takımın ofsetidir. |
|

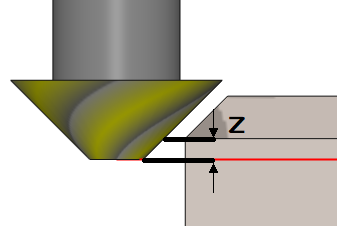

Z Delta |
Bu modda, pah için Z yüksekliği (Alt Z) değeri geometri seçimi sırasında tanımlanması gerekmez. Strateji sayfasında, takım ucunu pah kenarından Z yönünde ofsetleyecek bir delta değeri tanımlanabilir. |
|

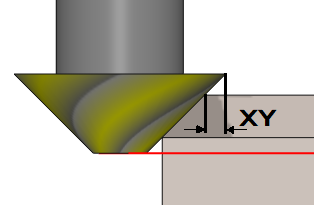

XY Delta |
Bu mod, Z Delta'ya benzer, ancak Delta değeri takımın kenarını pahın üst kenarına ofsetler. |
|
|
|
Aynı prensip arkadan pah kırma için de geçerlidir .
|
#1 resimlerdeki XY Düzlemindeki pahın genişliği ve #2 Z değeridir. Sol taraftaki resimdeki gibi, Z değerini pah kenarı ile aynı seviyede tutmak sap çarpışmasına neden olabilir. Bunu önlemek için Z değerini her zaman ofsetlemeniz önerilir, sağdaki resimde gösterildiği gibi. |
|
|
|
