Tanım

Bu komutlar, yaklaşma ve geri dönme hızlı hareketlerini tanımlamanıza olanak tanır.

Yaklaşma mesafesi (A)

İlk işleme elemanına göre yaklaşmayı tanımlayan mesafeyi girmenizi sağlar. Giriş açısına göre girilir. Değer sıfır ise, giriş noktası SEÇİM panelinin Yaklaşma fonksiyonu ile tıklanan geometri noktasına karşılık gelir.
Değer sıfır değilse, giriş noktası şunlardan hesaplanır:

• İlk elemanın uç noktası.

• Giriş dışa taşma.

• Giriş yay radyüsü.

Yaklaşma açısı (B)

Bir yaklaşma noktasının otomatik konumlandırılması için açıyı girmenizi sağlar. Bu açı, ilk işlenmiş elemanın uç noktasına, dışa taşma elemanının uç noktasına veya giriş yay radyüsünün uç noktasına göre uygulanır.

Geri dönme mesafesi (C)

Son işleme elemanına göre geri dönmeyi tanımlayan mesafeyi girmenizi sağlar. Çıkış açısına göre girilir. Değer sıfır ise, çıkış noktası SEÇİM panelinin Geri Dönme fonksiyonu ile tıklanan geometri noktasına karşılık gelir.
Değer sıfır değilse, çıkış noktası şunlardan hesaplanır:

• Son elemanın uç noktası.

• Çıkış dışa taşma.

• Çıkış yay radyüsü.

Geri dönme açısı (D)

Bir geri dönme noktasının otomatik konumlandırılması için açıyı girmenizi sağlar.
Bu açı, son işlenmiş elemanın uç noktasına, dışa taşma elemanının uç noktasına veya çıkış yay radyüsünün uç noktasına göre uygulanır.

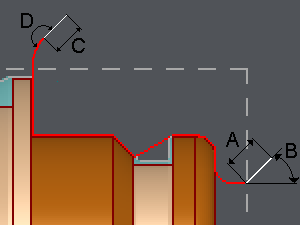

A. Yaklaşma mesafesi (=10mm)
B. Yaklaşma açısı (=45°)
C. Geri dönme mesafesi (=10mm)
D. Geri dönme açısı (=180°)
