Çevrim : Punta, Delme, Kılavuz, Kafa Yeri Açma, Rayba, Diş çekme, Takım yolu
Tanım
|

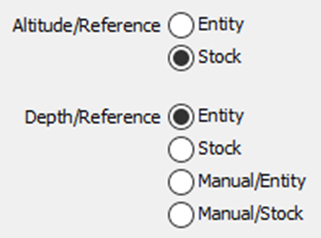

Bu iki parametre, geometrik referansa göre yükseklik ve derinliği tanımlamaya olanak tanır. Aşağıda açıklanan sekiz olası durum vardır. |
|
|
|
Delik çevrimlerindeki yükseklik ve derinlik sayfalarında artık yeni simgeler bulunmaktadır. |
|
|
Yükseklik/Ref: Obje
Derinlik/Ref: Obje |
Yükseklik, objenin Z değeridir ve SD. Derinlik, objenin derinliğidir, eğer varsa. Aksi takdirde, aynı şekilde işlev görür Obje+Manuel/Obje . |
Yükseklik/Ref: Stok
Derinlik/Ref: Obje |
Yükseklik, stoğun Z değeridir ve SD. Derinlik, objenin derinliğidir, eğer varsa. Aksi takdirde, şu şekilde işlev görür Stok+Manuel/Obje . |
|
Yükseklik/Ref: Obje
Derinlik/Ref: Stok |
Yükseklik, objenin Z değeridir ve SD. Derinlik, delikten geçmeli bir deliktir. |
Yükseklik/Ref: Obje
Derinlik/Ref: Stok |
Yükseklik, stoğun Z değeridir ve SD. Derinlik, delikten geçmeli bir deliktir. |
|
Yükseklik/Ref: Obje
Derinlik/Ref: Manuel/Obje |
Yükseklik, objenin Z değeridir ve SD. Derinlik, objeden ölçülen Derinlik alanında tanımlanan değerdir. |
Yükseklik/Ref: Stok
Derinlik/Ref: Manuel/Obje |
Yükseklik, stoğun Z değeridir ve SD. Derinlik, objeden ölçülen Derinlik alanında tanımlanan değerdir. |
|
Yükseklik/Ref: Obje
Derinlik/Ref: Manuel/Stok |
Yükseklik, objenin Z değeridir ve SD. Derinlik, stoktan ölçülen Derinlik alanında tanımlanan değerdir. Puntalama için kullanılır. |
Yükseklik/Ref: Stok
Derinlik/Ref: Manuel/Stok |
Yükseklik, stoğun Z değeridir ve SD. Derinlik, stoktan ölçülen Derinlik alanında tanımlanan değerdir. Puntalama için kullanılır. |
|
The parameter Derinlik referanstan derinlik geri çekilmesini tanımlamaya olanak tanır. Bu parametre yalnızca şu seçildiğinde değiştirilebilir Obje, Stok veya Manuel/Stok seçildiğinde içinde Derinlik/Referans. Bu değer pozitif veya negatif olabilir. |
Özel Özellik
Eğer Yükseklik/Ref ve Derinlik/Ref her ikisi de stok olarak ayarlanmışsa, dikkate alınması gereken birkaç özellik vardır:
-
Değeri hala stoğun orijinine göre tanımlanır. Hızlı düzlem yük. stok.
-

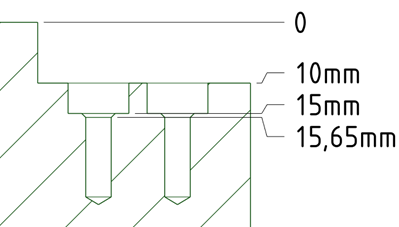

Ancak, dinamik olarak stoğa bağlıdır; hesaplama, stok üzerindeki herhangi bir ön işlemeyi dikkate alır. Güvenlik mesafesi örneğin, bu görüntüyü ele alalım. 15 mm olarak ayarlanmıştır ve 2 mm'dir. Delik çevrimleri için güvenlik mesafesi, stokunkinden daha düşüktür.
|
Örneğin, bu görüntüyü ele alalım. Hızlı düzlem yükü Hızlı düzlem yük. olarak ayarlanmıştır 15 mm ve güvenlik mesafesi Güvenlik mesafesi dir 2 mm . Delik çevrimleri için güvenlik mesafesi, stokunkinden daha düşüktür. |
|
Sonuç olarak delik çevrimlerinin işlenmesi aşağıdaki gibidir:
|
Stokun Hızlı düzlem yük. seviyesine Z15'te ön konumlandırma. G00, G90, G54, X88. Y10. G43 H... Z15. |
||
|

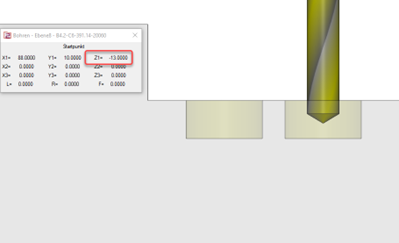

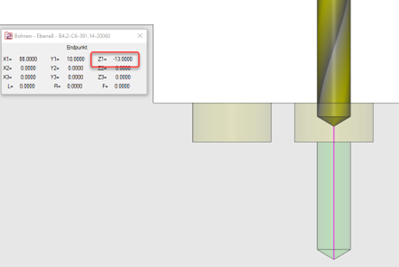

Delme işleminden sonra, delme işlemiyle birlikte, karşı delik üzerinde -2mm, yani delme işleminden 2mm yukarıda, Güvenlik mesafesi Z -13'e hareket ve ardından bu güvenlik mesafesine geri çekilme. G99, G81, Z-30. R-13. F... |
|
|
|

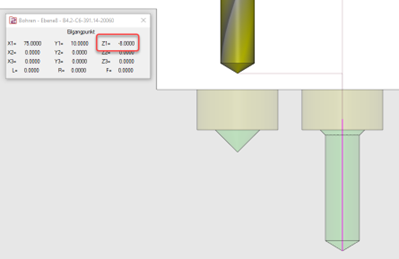

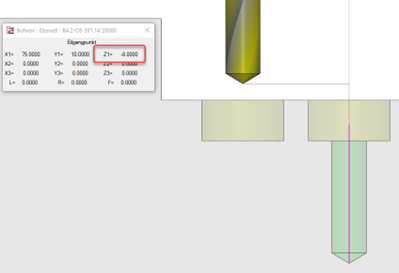

Delik çevrimleri arasında, bir sonraki işlem için konumlandırmak üzere stoğun hemen üzerinde (delik seviyesinin 2mm üstünde) Z -8 güvenlik mesafesine geri çekilme. G80 Z-8.X75. |
|
|
|

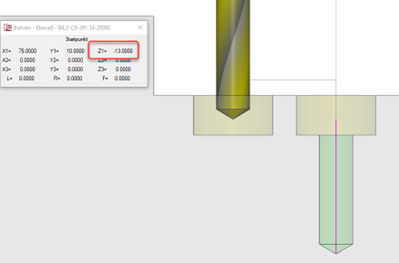

Repetition of drilling cycles G81 Z-30. R-13. F... |
|
|
|
Delme işlemi bittiğinde, takım Hızlı düzlem yük. seviyesine, yani Z 15'e geri çekilir G80 Z15. |
||

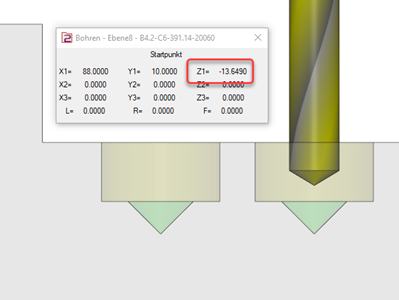

Eğer bir pah tanımlanmış ve karşı delik için önceden işlenmişse, güvenlik mesafesinin hesaplanması, pahı dikkate alır ve bu da delme için güvenlik mesafesinin biraz daha derin olmasına neden olur. Örneğin, Z -13 yerine Z -13.65'te. Z -13.65 yerine Z -13 örnekte. Delik çevrimleri arasındaki geçiş hala Z -8'de gerçekleştirilir, bu nedenle güvenli bir akış garanti edilir.
|
|
Derinlik Hesaplama
Çevrim : Rayba
|
|
Takım ucu veya çapı için derinlik hesaplama parametresi, rayba takımı için pahı ayarlayabileceğimiz için rayba çevrimine dahil edilmiştir. |
|
