Çevrimler: Broşlama
Ref/Yükseklik
Obje
|
Bu, deliğin obje ile ilişkili olarak hesaplanmasını başlatır. Daha büyük bir stok tanımlanmışsa, bu simülasyon sırasında çarpışma tespitine yol açabilir. |
Stok
|
Bu, deliğin stok ile ilişkili olarak hesaplanmasını başlatır. |
Kanal Genişliği
Bu kanal genişliği seçerek manuel olarak tanımlanabilir Hayır için Katı üzerinden okuma ve genişlik değerini girerek. Eğer Evet için seçilirse Katı üzerinden okuma , kanal genişliği otomatik olarak ölçülür ve geometri seçimi adımı sırasında GO2cam tarafından okunur.
Mini örtüşme
Genellikle, takım genişliği kanal genişliğinden azsa, tüm kanal genişliğini işlemek için Y'de birden çok yanal paso hesaplanır. Bu Mini örtüşme [Minimum örtüşme], yanal pasoların ayarlanan değer kadar örtüşmesine izin vererek, örtüşme yapılmamış olsaydı bırakılacak herhangi bir çapağı önler.
Örtüşme kalınlığı (Mini Örtüşme değeri) takım genişliğinin %90'ından fazla olamaz!
|

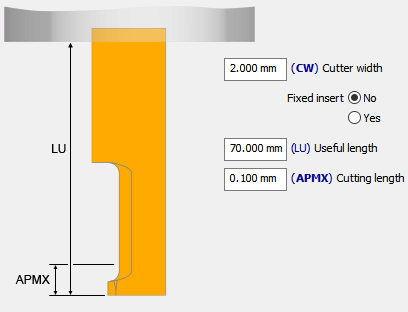

NOT: Bu Kesici genişliği (CW) takım sayfasında tanımlanmalıdır. |
|
