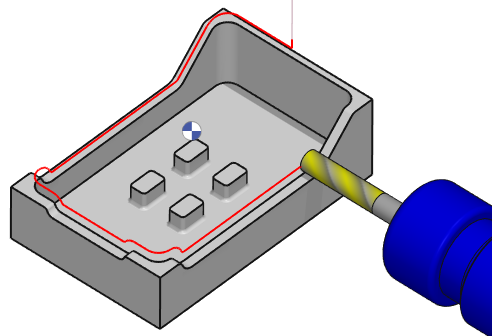

Bu 5 Eksen Swarf işlemi tek bir profile uygulanır. Strateji sayfasında, takım yolunun tarafını katı yüzeye göre tanımlamanız gerekir.

Teknik Hatırlatma SWARF kesme hakkında: Yan Duvar Eksenel Boşaltma Hızı .

Amaç, hedef yüzeyi tek kesim kullanarak üretmektir takımın tüm ağız boyu . Motivasyon şudur:

  • daha iyi yüzey kalitesi (elle bitirme olmadan),

  • daha kısa bitirme çevrim süresi,

  • simültane 5 eksen vektör yönlendirmesi yoluyla işleme alanlarına tam erişim,

  • sabit kesme koşulları (artırılmış malzeme kaldırma, sabit (düşük) kesme kuvveti).

Anahtar Noktalar

  • Bir katı gereklidir; işlenecek alt profilin karşılık gelen tel kafes veya kenarlarını seçin.

  • 2B geometri kullanılabilir: bunları Kenarlar fonksiyonu ile oluşturabilirsiniz. Doğrudan katının kenarlarına da tıklayabilirsiniz.

  • Çevrim, takım yolunun ofsetini gereksinime göre tanımlamaya da olanak tanır. (Sol veya sağ)

Strateji Parametreleri

Diyalog Alanı

Parametreler

Takım Yolu Stratejisi

Takım Yolu Ofseti

Toleranslar

Z Stok toleransı

Normal Stok toleransı

Hareket Parametreleri

Diyalog Alanı

Parametreler

Z Yaklaşma ve Geri Çekilme

Hızlı düzlem yüksekliği.

Güvenlik mesafesi

XY Yaklaşma ve Geri Çekilme

Giriş mesafesi

Çıkış mesafesi

Giriş Stratejisi

Çıkış Stratejisi

Teknoloji Parametreleri

Diyalog Alanı

Parametreler

Kesme Koşulları

Kalite

Kesme Hızı

İlerleme/diş

Mil yönü

Mil hızı

İlerleme

Devir sırası

Dalma ilerlemesi

Özel soğutucu

Soğutma numarası

Takım Numaralandırma

Takım numarası

Özel numara

Uzunluk telafi numarası

Çap kompanzasyon no

Kullanıcı Alanları

Açıklama

Kontrol Ünitesi

Frezeleme Ayarı

Seçenek Parametreleri

Diyalog Alanı

Parametreler

Kelepçeler ve bileşenler üzerindeki davranış

Çarpışma Kontrolü

XY Ofseti

Güvenlik alanı

Z Ofseti

Eğri Hesaplama

Eğri toleransı

Eğri segmentasyonu
