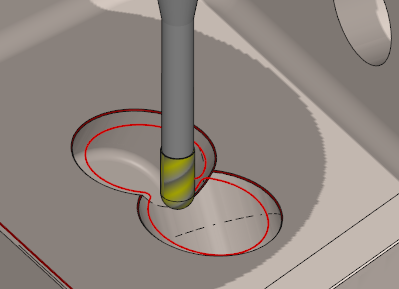

Bu işlem, 3 eksenli takım yolu ile çapakları ve fazla malzemeyi kaldırır.

Anahtar Noktalar

  • Bu çevrim otomatiktir: sadece katıya tıklayın ve kenarlar tanınacaktır.

  • Bir kenar kümesi de seçilebilir; lütfen aşağıda verilen seçim kılavuzuna bakın.

  • Kullanıcının kenar tespiti için kendi ayarları tanımlanabilir ve kenarlar takım yolundan hariç tutulabilir.

  • Bu üç tür takım kullanılabilir:

    • Küre freze

    • Açılı Frezeleme Takımı

    • Lolipop kesici

Kenarlar her zaman iki yüze aittir. Kenarların seçiminde önemli bir bilgi, kenarların ait olduğu tüm yüzeyler bu kenarların ait olduğu !

Sol tarafta, sadece üst yüzey seçildi, bu yeterli değil. Seçim tüm yan yüzeylerle yapılmalıdır.

selection1.png selection2.png selection3.png

3X çapak alma ve 5X çapak alma içeren bir örnek indirin

3X-5X-deburring.GMZ

Strateji Parametreleri

Diyalog Alanı

Parametreler

Uzman Seçeneği

Hareket Parametreleri

Diyalog Alanı

Parametreler

Z'de yaklaşma ve geri çekilme

Hızlı hareket düzlemi yüksekliği

Güvenlik mesafesi

Hızlı Geri Çekilme

Teknoloji Parametreleri

Diyalog Alanı

Parametreler

Kesme Koşulları

Kalite

Kesme Hızı

İlerleme/diş

Mili Dönme yönü

Seviye

Devir

İlerleme

Dalma ilerlemesi

Devir sırası

Özel soğutucu

Soğutma no

Takım Numaralandırması

Takım no

Özel numara

Uzunluk telafi no

Çap kompanzasyon no

Kullanıcı Alanları

Yorum

Kontrol ünitesi

Freze Ayarı

Seçenekler Parametreleri

Diyalog Alanı

Parametreler

Kelepçeler ve bileşenler üzerindeki davranış

Tutucu kontrolü

Ofset XY

Güvenli alan

Ofset Z

Eğriler Hesaplama

Eğri toleransı

Eğri segmentasyon

▶️ 3X çapak alma çevriminin iki örneğini gösteren bir video izleyin.

3 axis deburring cycle.png
