사이클: PAM , 황삭/재작업 (형상) , 정삭 윤곽 (형상) , 소재 (황삭 재작업)
정의
GO2cam 툴패스를 적용할 때 잔여 소재를 검색하며, 가공된 솔리드를 덮는 다면체와 이전 가공 작업에서 계산된 다면체를 비교합니다 (사이클 모드).
소재 계산을 단순화하기 위해, 화면에 보이는 '회색' 소재에 따라 비교할 수 있습니다. 이 경우, 소재 계산이 ON으로 설정된 가공 작업만 고려합니다 (마지막 모드).
마지막 옵션 '정삭'은 정삭 윤곽 사이클에 포함되지 않습니다 (형상)
소재 계산을 위한 여러 모드
|
자동 |
두 방법의 혼합 ' 마지막 ' 및 ' 사이클 ': 소재 계산이 OFF인 작업 제외하고 회색 소재를 계산에 사용합니다. 이 경우 다면체를 사용합니다. |
|
마지막 |
마지막으로 계산된 진화 소재와의 비교. |
|
사이클 |
이전 가공 사이클의 정확한 외곽선 (다면체)과의 비교. 이 방법은 더 정확하지만 '마지막' 방법보다 훨씬 오래 걸립니다. |
|
정삭 |
의 정의와 결합된 모드 기준 직경 및 기준 반지름. 이 옵션은 플랫 엔드밀뿐만 아니라 볼 엔드밀 및 레이디얼 엔드밀을 관리합니다 (공구의 반지름을 정의하여). 이 옵션은 두 가지 주요 이점을 제공합니다:
이 옵션은 기준 공구를 기반으로 코너에 잘못된 재료를 생성할 수 있습니다. 충돌을 방지하는 데 도움이 되는 에어 커팅 툴패스를 생성할 수 있습니다. 계산 시간은 줄어들지만 가공 시간은 늘어날 수 있습니다. 예를 들어, 경질 재료에 적합합니다. |
아래는 황삭/재작업 작업에서 소재 계산의 예입니다.
|

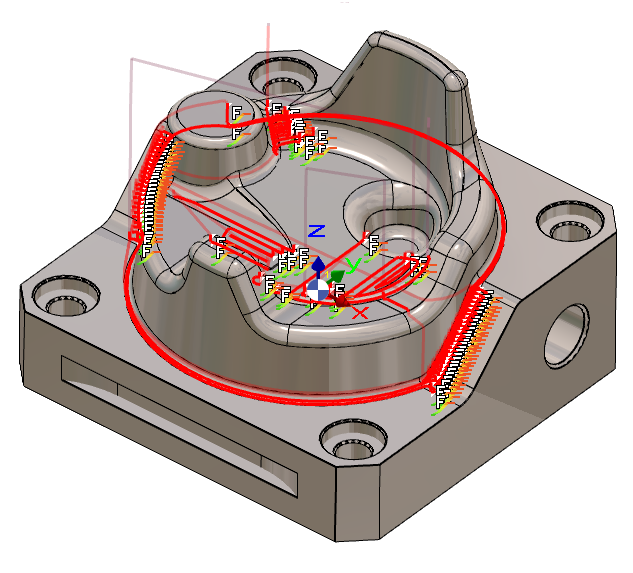

자동 모드: 재작업은 공작물에서 프로그래밍됩니다. |

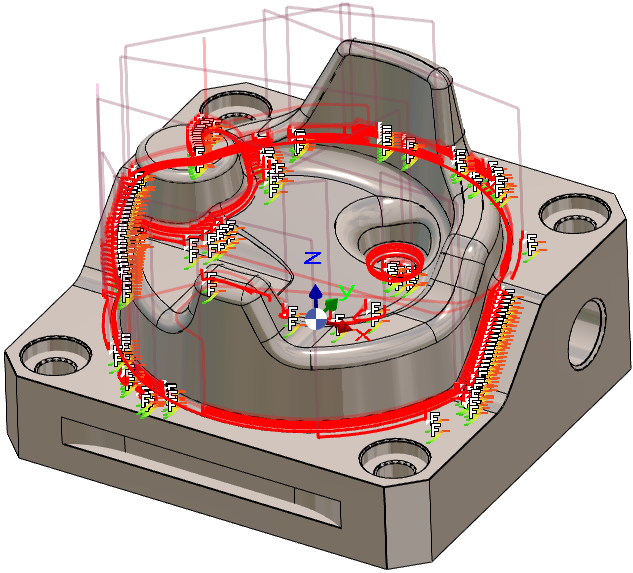

정삭 기준 직경=10mm 및 반지름=5mm. 더 나은 정삭 품질을 위해 더 많은 툴패스가 생성되며, 특히 필렛 부분에 생성됩니다. |
|
|
