When planning 5-axis machining cycles, selecting the appropriate surfaces is essential. During the geometry selection process, the chosen faces—referred to as Drive surfaces—are the specific areas where machining takes place. However, this process can become cumbersome, particularly when dealing with multiple surfaces that have varying curvatures.
GO2cam은 이 프로세스를 용이하게 하기 위해 여러 면 선택 모드를 제공합니다.
|
||
|

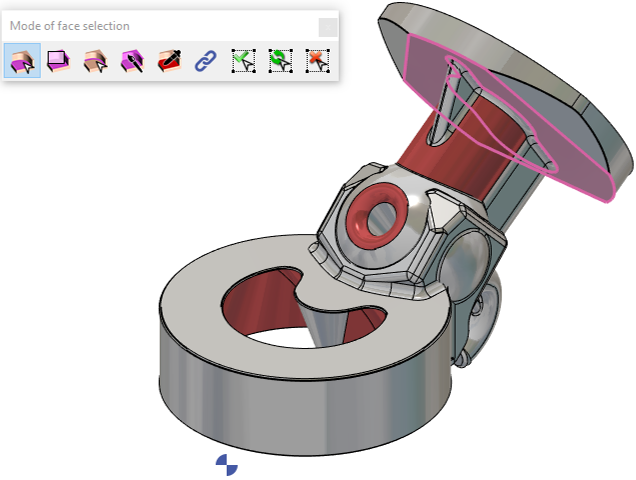

클릭으로 선택 면을 클릭하여 선택합니다. 다중 선택의 경우 각 면을 개별적으로 클릭합니다. |
|
|

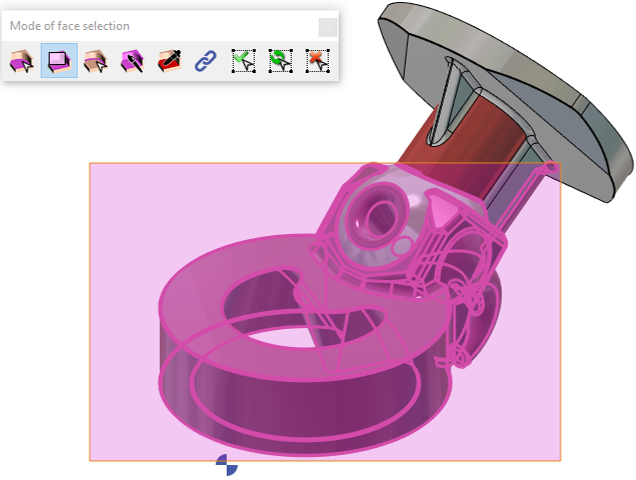

창으로 선택 마우스를 클릭하고 드래그하여 사각형 선택 창을 만듭니다. 창 내의 모든 완전한 면이 선택됩니다. |
|
|

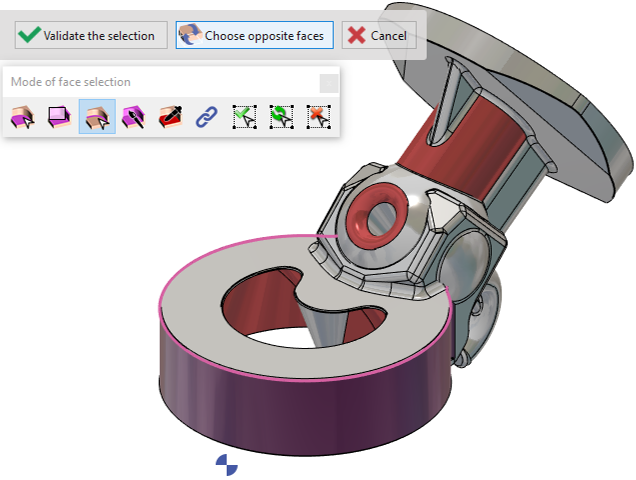

엣지 경로로 선택 솔리드의 엣지 프로파일을 클릭하여 이 엣지에 부착된 면을 선택합니다. |
|
|

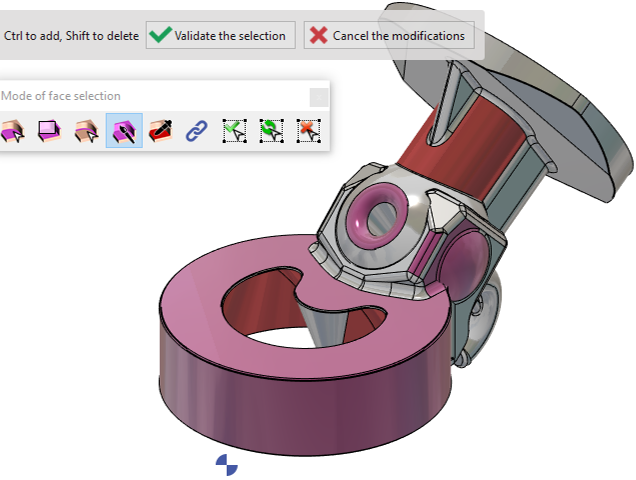

브러시 선택 CTRL을 누른 상태에서 마우스 포인터를 면 위로 가져가면 자동으로 선택됩니다. SHIFT를 누른 상태에서 가져가면 선택을 취소합니다. 이는 여러 면을 빠르게 선택하는 데 매우 유용합니다. |
|
|
색상으로 선택 솔리드 부품에 여러 면 색상이 있는 경우 특정 색상의 면을 클릭하면 동일한 색상의 모든 면이 선택됩니다. |
|
|

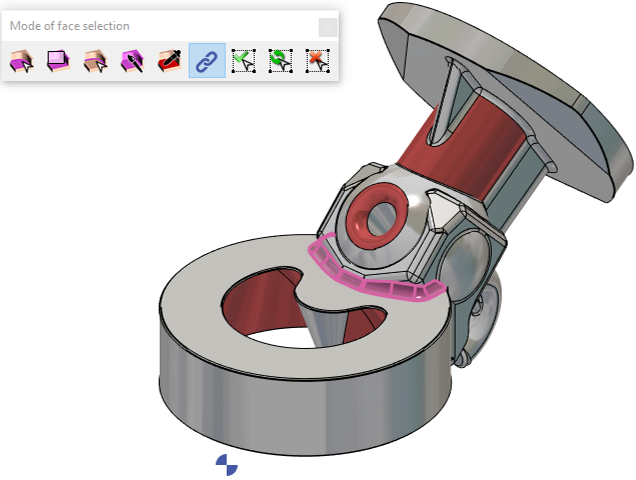

체인으로 선택 면을 클릭하면 GO2cam이 관련 인접 면을 연결하여 그룹으로 선택하려고 시도합니다. 예를 들어, 이는 다양한 반경의 필렛을 선택하는 데 유용합니다. 곡률 면 중 하나를 클릭하기만 하면 GO2cam이 관련 곡선을 인식합니다. |
|
|

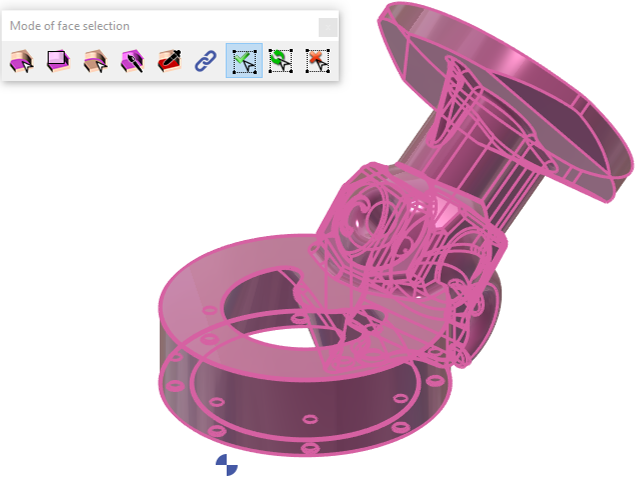

전체 선택 부품의 모든 면을 선택하려면 아무 면이나 클릭합니다. |
|
|

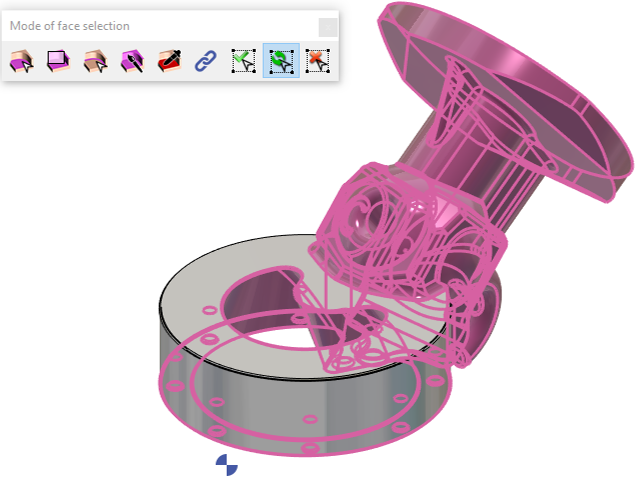

선택 반전 부품을 클릭하여 반전시킵니다. 선택되지 않은 면이 선택되고 선택된 면은 선택 취소됩니다. |
|
|
선택 취소 모든 면의 선택을 취소하려면 부품을 클릭합니다. |
|
|
5X Expert의 선택 프로세스는 여기서 끝나지 않습니다. 앞서 언급했듯이 지오메트리 선택 단계는 드라이브 표면 인식을 위한 것입니다. 이 모듈의 복잡성과 표면 기반 계산으로 인해 충돌을 피하기 위해 확인해야 할 다른 표면을 정의하는 것이 필요합니다. 또한 선택된 특정 표면 경로의 경우 참조 면을 정의해야 합니다. 따라서 선택 프로세스는 사이클의 전략 정의에서도 중요한 측면입니다. 이는 더 자세히 탐구됩니다. General 5 Axes 페이지에서. |
|
폴리라인 선택
|
새로 만들기 폴리라인 선택 모드는 다축 밀링에서 지오메트리를 관리하는 보다 직관적인 방법을 제공합니다. 새로운 폴리라인 선택 모드를 통해 그래픽 영역에서 사용자 정의 폴리라인을 직접 그려 면을 선택할 수 있습니다. 미리보기는 폴리라인 내부 또는 교차하는 면을 강조 표시하며, 편집 도구를 사용하면 포인트를 동적으로 조정하여 정밀한 선택 제어가 가능합니다. |
|
