진입/종료

전체 가공 공정에 대한 공구의 초기 및 최종 이동을 정의합니다.

• 첫 번째 진입: 공구가 처음으로 가공 표면에 접근하는 방식을 결정합니다.

  • 옵션: 안전 영역에서 접근, 급속 거리, 이송 거리, 직접.

• 마지막 종료: 가공 공정을 완료한 후 공구가 후퇴하는 방식을 정의합니다.

  • 옵션: 안전 영역으로 후퇴, 급속 거리, 이송 거리, 직접.

• 홈 위치에서 시작/홈 위치로 복귀: 특정 위치 및 방향으로 가공 공정을 시작하고 완료할 수 있습니다.

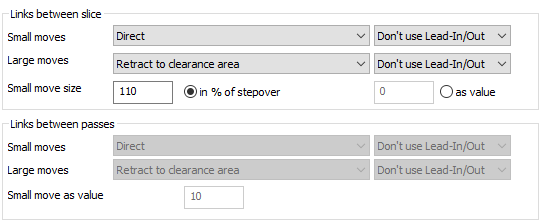

연결 기능

공구가 공구 경로의 다른 세그먼트를 연결하는 방식을 정의합니다.

가공 중 간격

단일 공구 경로 내에 간격이 있을 때 세그먼트를 연결합니다.

• 직접: 후퇴 없이 간격 가장자리 사이의 직선 연결입니다.

• 표면 따라가기: 공구가 간격 사이의 기존 공작물 형상을 따라갑니다. 간섭 검사가 필요합니다.

• 블렌드 스플라인: 간격 가장자리 사이의 부드러운 곡선 연결입니다.

• 스텝 (3축 전용): 공구가 후퇴하고, 수평으로 이동한 다음, 다음 세그먼트에 접근합니다.

• 이송/급속/안전 거리로 후퇴: 공구가 지정된 거리로 후퇴하고, 수평으로 이동한 다음, 다음 세그먼트에 접근합니다.

패스 간 연결

슬라이스 내의 인접한 패스를 연결합니다.

• 가공 중 간격과 동일한 옵션을 사용합니다.

슬라이스 간 연결

인접한 가공 또는 가공 레이어를 연결합니다.

• 가공 중 간격과 동일한 옵션을 사용합니다.

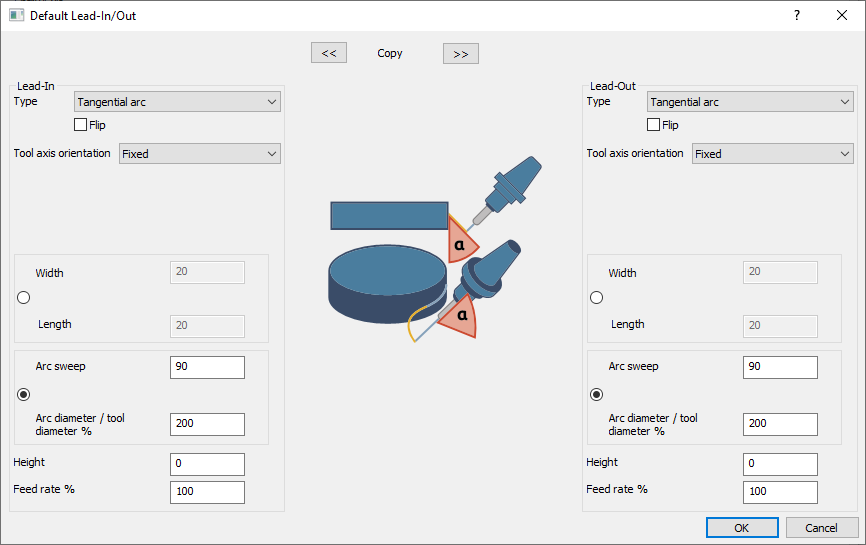

리드인/리드아웃

가공 세그먼트 내에서 공구의 초기 및 최종 이동을 정의합니다.

• 리드 유형:

  • 호: 공구를 절삭 경로에 연결하는 곡선 경로를 생성합니다. 다양한 유형(접선, 직교, 수직, 수평)을 사용할 수 있습니다.

  • 직선: 직선 연결을 생성합니다. 옵션에는 접선, 역접선, 직교, 수직 프로파일 램프, 역수직 프로파일 램프, 경사선이 포함됩니다.

  • 위치선: 미리 정의된 선을 공구 경로의 시작 또는 끝점으로 사용합니다.

• 공구 축 방향:

  • 고정: 리드 중에 공구 축이 일정하게 유지됩니다.

  • 접선: 연속 회전을 보장하기 위해 공구 축 방향이 변경됩니다.

  • 최대 리드 각도 변경: 공구 축 방향의 총 변경을 제한합니다.

  • 기울임: 공구 축 제어에 지정된 주 기울기 전략을 유지합니다.

  • 가공 방향에 직교: 공구 축을 접선에 수직으로 유지합니다 (4축 전용).

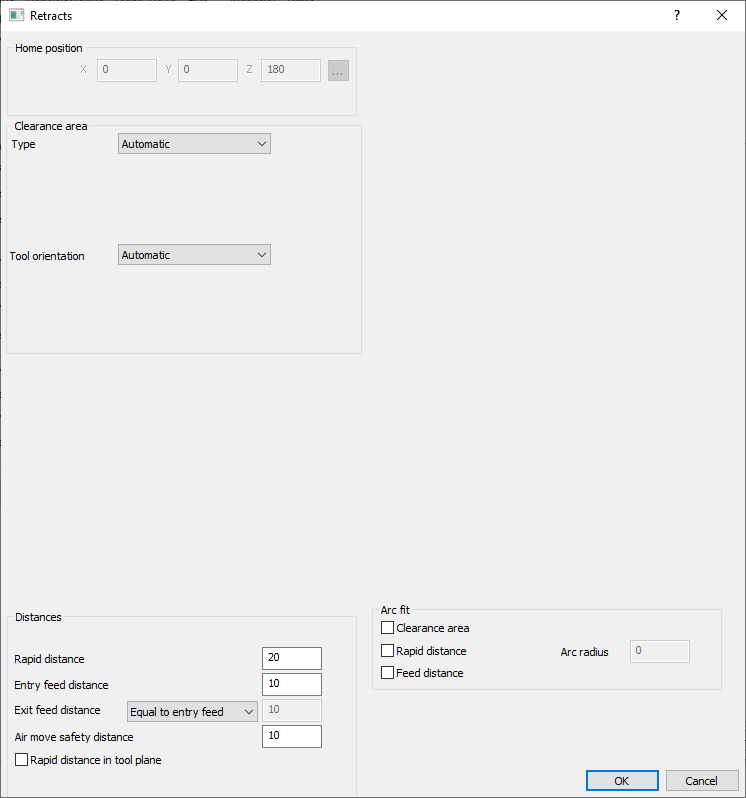

후퇴

공작물에서 안전한 위치로 공구의 이동을 정의합니다.

• 안전 영역:

  • 공작물 주변의 안전한 공간을 지정합니다.

  • 형상: 평면, 실린더, 구.

  • 방향: 축 기준, 사용자 정의, 또는 가공 방향.

• 거리:

  • 급속 거리: 공구의 급속 이동 거리.

  • 진입 이송 거리: 플런지 이송 속도로 공구 접근 거리.

  • 종료 이송 거리: 플런지 이송 속도로 공구 후퇴 거리.

  • 에어 이동 안전 거리: 에어 이동 중 최소 안전 거리.

• 호 적합: 후퇴 중에 부드러운 호를 생성합니다.

• 안전 영역에서의 공구 방향: 안전 영역 면 법선과 공구 축을 정렬하거나 반대로 정렬합니다.

• 후퇴 유형: 안전 영역, 급속 거리 또는 이송 거리로 후퇴.

• 후퇴 경로: 직선 또는 호 적합.

• 주요 고려 사항

  • 선택한 연결 유형은 안전 조건을 충족해야 합니다.

  • 간섭 검사는 사용 가능한 연결 유형과 그 동작에 영향을 줄 수 있습니다.

  • 스톡 지원 패턴의 경우 '스톡 따라가기' 옵션을 사용할 수 있습니다.

  • 거리 차이는 패스와 슬라이스 모두에 적용할 수 있습니다.
