사이클 : 페이싱 - 형상

한계 영역

GO2cam의 한계 영역 파라미터는 워크피스에 설정된 한계 영역과 가공 사이클이 상호 작용하는 방식을 정의합니다. 네 가지 모드로 적용할 수 있으며, 각 모드는 툴패스를 다르게 제어합니다.

이 파라미터는 필요에 따라 공구가 솔리드 모서리를 넘어 재료를 제거할 수 있도록 하여 정삭 작업에 유연성을 제공하고, 부품 끝단의 가공되지 않은 영역을 줄여 표면 품질을 최적화합니다.

limitation on, extend no.png
켜짐

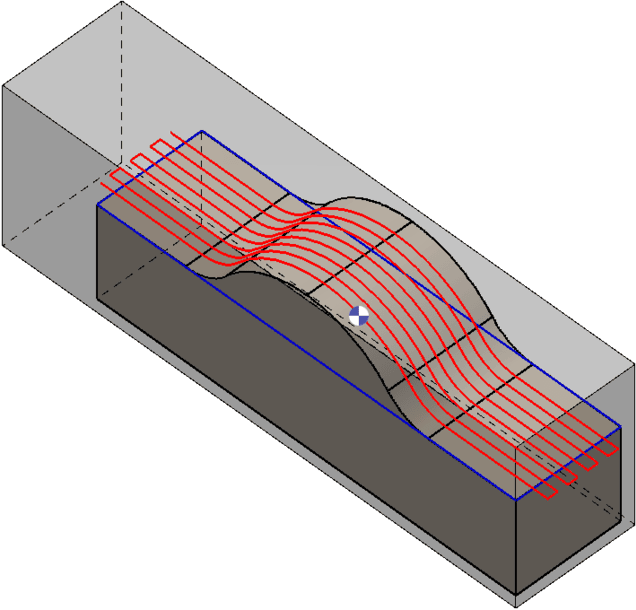

limitation inside, extend no.png
내부
limitation parting line, extend no.jpg
파팅 라인
offset -5, extend no.png
옵셋 -5mm

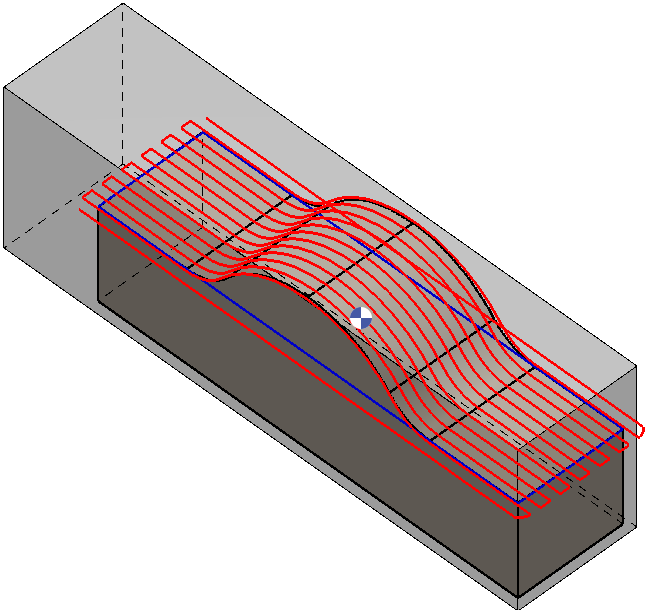

offset 5, extend no.png
옵셋 5mm

가공을 한계까지 확장

이 파라미터는 스톡 또는 정의된 한계 프로파일 내에서 툴패스 궤적을 정의합니다.

아니요:

툴패스는 솔리드 부품의 모서리까지 생성됩니다.

예:

2가지 조건이 확인되고 적용됩니다.

  1. 한계 프로파일은 항상 존중되며 생성된 툴패스는 그 안에 있습니다.

  2. 한계 프로파일이 스톡을 넘어 확장되는 특정 경우, 툴패스는 스톡의 한계까지 확장됩니다. 에어 머시닝을 최소화하기 위해 스톡 관리가 적용됩니다.

limitation on, extend no.png
아니요

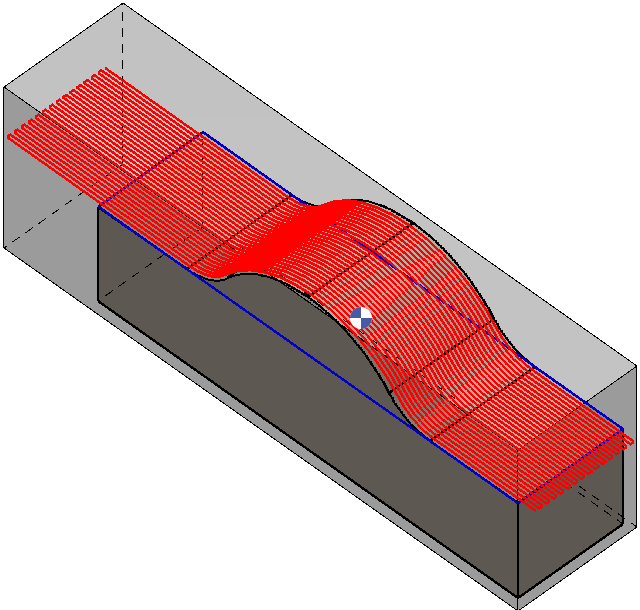

limitation on, extend yes.png
예

이 파라미터의 작동 원리를 시연하는 오른쪽 동영상을 시청하십시오.
