가공 준비된 키시트 형상을 생성하는 기능.

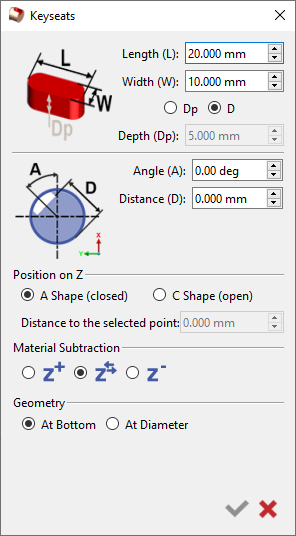

파트 디자인 메뉴에서 키시트 기능을 선택하면 이 대화상자가 열립니다.

• 길이(L) - 키시트의 Z축 길이를 정의합니다.

• 너비 (W) - 키시트의 너비를 정의합니다.

• 깊이 (Dp) - 키시트의 깊이를 정의합니다

• 각도 (A) - Z축 주위의 위치 각도

• 거리 (D) - 부품의 양쪽 면에서 측정 가능한 거리 (깊이 입력 취소)

• Z축 위치 - 작동하려면 Z-로 소재 빼기를 설정해야 합니다.

1. "A" 형상 : 닫힌 키시트 프로파일을 생성합니다.

2. "C" 형상 : 열린 키시트 프로파일을 생성합니다.

선택된 점까지의 거리: 선택된 참조점으로부터 키시트의 오프셋을 지정합니다.

• 소재 빼기: Z축을 따라 재료 제거 범위를 정의합니다. 옵션은 다음과 같습니다:

  • Z+: 양의 Z 방향으로 재료를 제거합니다.

  • Z-: 음의 Z 방향으로 재료를 제거합니다.

  • 양쪽: 양방향 Z 방향으로 재료를 제거합니다.

• 지오메트리 -
