정의


홈 특징은 할당된 오퍼레이션 리스트를 사용하여 표준 또는 맞춤형 홈을 설계할 수 있게 합니다.

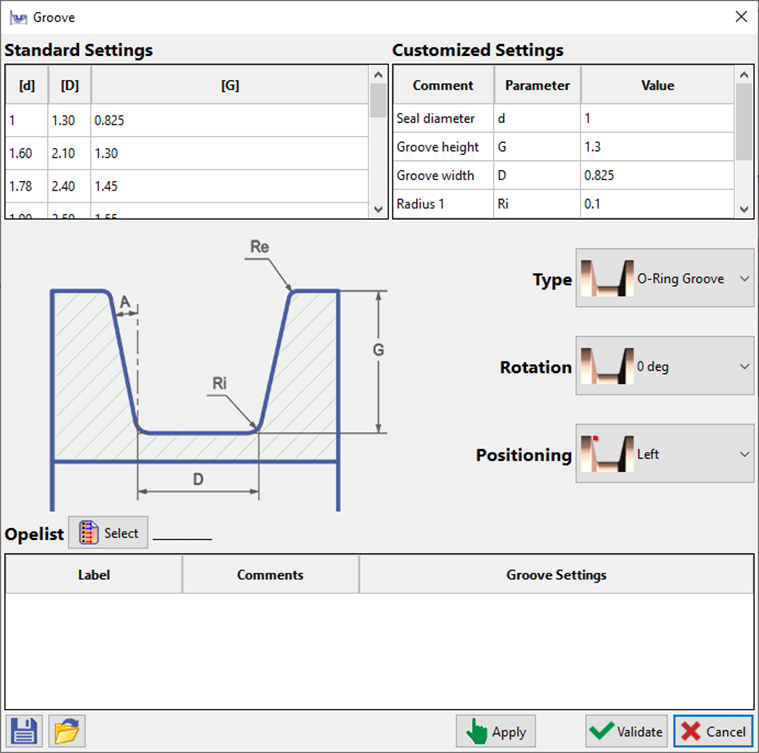

대화상자 소개

홈 특징에서 다음을 찾을 수 있습니다:

  1. 표준 설정 : 이 명령은 'DIN 표준'을 준수하는 기본 설정을 가지고 있어, 홈 치수, 각도, 반지름 및 공차가 산업 표준 및 규정을 충족하도록 보장합니다.

  2. 맞춤 설정 : 이 명령을 통해 사용자는 특정 요구 사항에 따라 홈 매개변수를 맞춤 설정할 수 있습니다. 여기에는 홈 폭, 깊이, 각도, 반지름, 모따기 치수 및 공차와 같은 매개변수를 조정하는 기능이 포함됩니다.

  3. 오퍼레이션 리스트 할당 : 이 명령은 부품 생산에 필요한 가공 작업 목록인 오퍼레이션 리스트와 통합됩니다. 이를 통해 홈 작업이 제조 공정 내에서 올바르게 순서화되도록 보장합니다.

  4. 사용자 설정 저장 및 불러오기 : 이 명령은 사용자가 맞춤 설정한 홈 설정을 향후 사용을 위해 사전 설정으로 저장하고, 이전에 저장된 사전 설정을 불러올 수 있는 옵션을 제공합니다.


이러한 기능을 통합함으로써 새로운 명령은 표준 준수 홈 생성과 맞춤형 가공 요구 사항에 대한 유연성을 모두 제공하여 사용자 생산성과 효율성을 향상시킬 수 있습니다.

오퍼레이션 리스트 작업 방법?

다음은 오퍼레이션 리스트를 정의하고 홈 특징 명령에서 사용하는 작업 흐름입니다.

오퍼레이션 리스트 생성

텍스트 메뉴에서 오퍼레이션 리스트 > 생성 를 사용하여 빈 오퍼레이션 리스트를 생성합니다. 이름을 변경하고 마우스 오른쪽 버튼을 클릭하여 직접 홈 작업을 추가합니다( 추가 > 선반 > 그루빙 > 직접 )

참조 오퍼레이션 리스트 관리자 오퍼레이션 리스트 생성에 대한 자세한 내용은

오퍼레이션 리스트 매개변수 설정

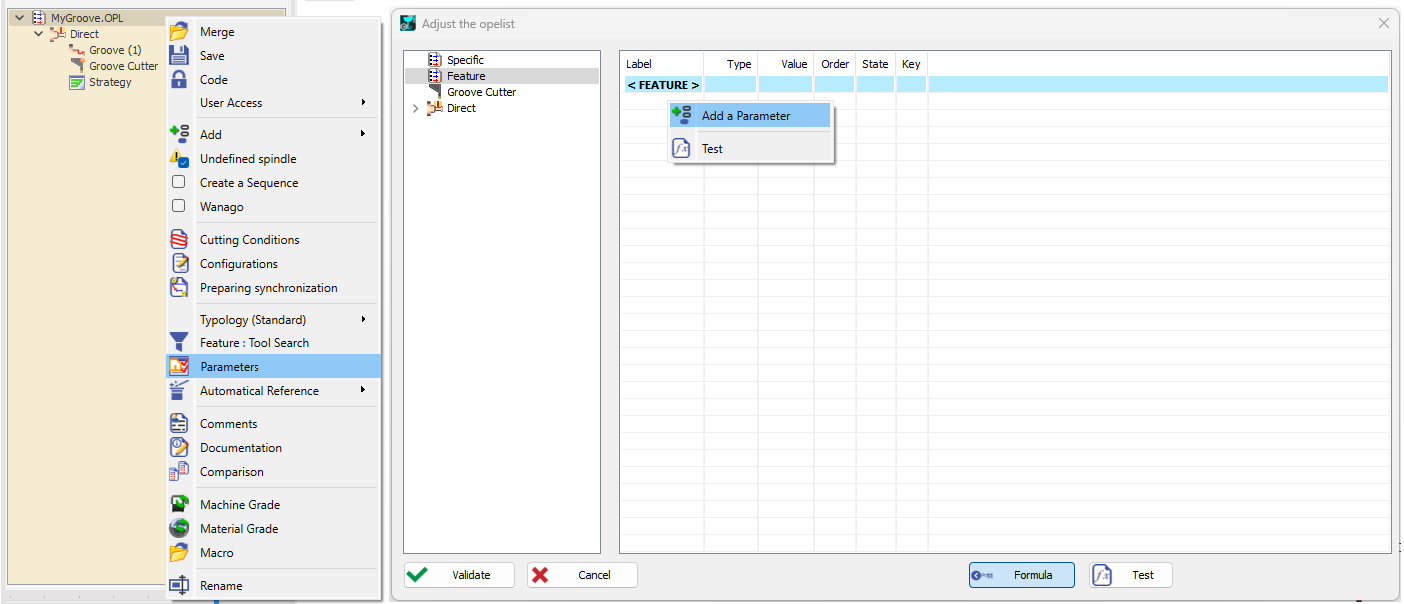

오퍼레이션 리스트 이름을 마우스 오른쪽 버튼으로 클릭하여 오퍼레이션 리스트 매개변수에 액세스합니다.

고급 매개변수를 표시하려면 수식 버튼을 클릭합니다.

특징을 클릭하여 특징 매개변수를 표시하고 매개변수 목록을 마우스 오른쪽 버튼으로 클릭하여 매개변수를 추가합니다.


그런 다음 두 개의 거리 매개변수, 폭 및 반지름을 추가하고 키 필드를 각각 WIDTH 및 RADIUS로 설정합니다.

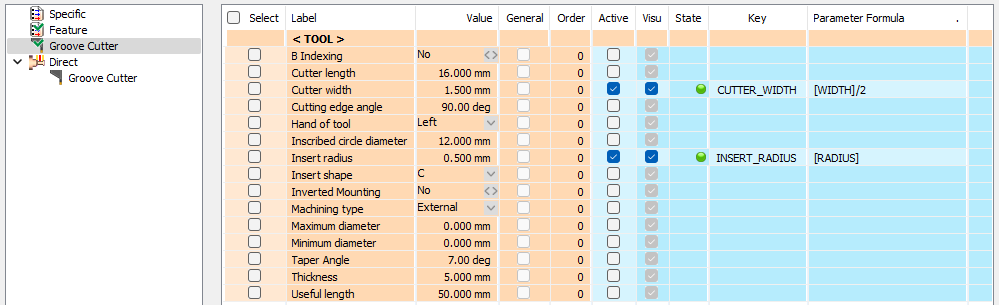

마지막으로 홈 커터 매개변수에서 커터 폭과 인서트 반지름을 이전에 생성된 특징 매개변수에 연결합니다.


매개변수를 확인하고 대화 상자 창을 닫으려면 확인을 클릭합니다.

그런 다음 오퍼레이션 리스트 관리자에서 확인을 클릭하여 오퍼레이션 리스트를 저장합니다.

오퍼레이션 리스트 사용

생성된 오퍼레이션 리스트는 홈 특징 명령에 표시되며 선택할 수 있습니다. 이제 홈 매개변수를 오퍼레이션 리스트 특징 매개변수인 WIDTH 및 RADIUS에 연결하여 커터 폭과 인서트 반지름을 설정할 수 있습니다.


가공

홈 가공은 이제 다음을 사용하여 가공 목록에 간단히 추가할 수 있습니다. 선반 > 부품 > 2D 특징
