정의

특정 특성(길이 보정기, 직경, 유효 길이 등)을 가진 공구 및 툴홀더를 저장하기 위해 툴링 파일(.FMO)을 생성할 수 있습니다.

이 파일들을 통해 여러 공구 및 툴홀더 설정을 저장하여 나중에 기계에서 사용할 수 있습니다. 또한 FMO 파일은 기계와 독립적이므로 여러 기계에서 사용할 수 있습니다.

FMO 파일 생성

툴링 구성을 FMO 파일에 저장하는 3가지 방법이 있습니다.

부품 없이:

  1. 3D 모델 파일(.mcb)을 포함한 기계 파일 로드

  2. MTE 툴링 메뉴에서 공구 지지대에 일부 공구 및/또는 툴홀더 삽입

  3. 확인 → FMO 파일이 Kinemac 폴더에 저장됩니다.

부품 없이, 그러나 기계 파일에 고정 또는 준비된 공구가 있는 경우:

  1. 3D 모델 파일(.mcb)을 포함한 이 기계 파일 로드

  2. MTE 툴링 메뉴에서 클릭 자동 마운팅 ,

  3. 확인 → FMO 파일이 Kinemac 폴더에 저장됩니다.

가공된 부품과 함께:

  1. 부품은 여러 공구로 프로그래밍됩니다

    1. 배경 클릭

    2. 또는 트리에서 기계 또는 구성 요소(스핀들, 터렛)의 이름 클릭

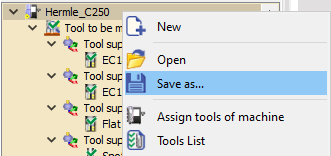

  2. 다른 이름으로 저장… 선택

  3. FMO 파일이 Kinemac 폴더에 저장됩니다.

Saving FMO.png

Right click on Tree.png

FMO 파일 사용

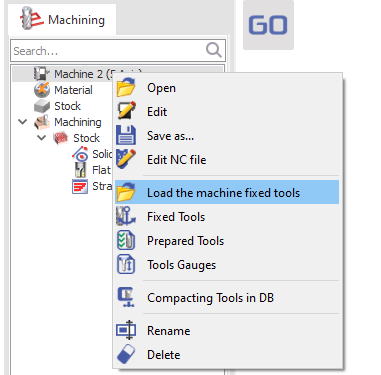

  1. 기계를 선택할 때 기계를 편집하고 가공 모듈(선반, 밀링)에서 원하는 고정 툴링 파일을 선택합니다.

  2. 기계 파일에서:

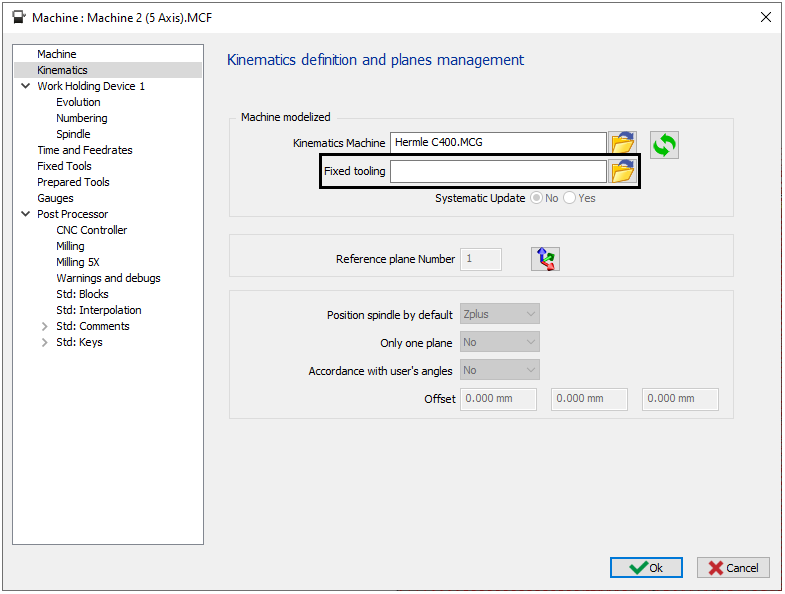

  • 키네매틱스 탭으로 이동

  • 원하는 FMO 파일 선택

  • OK를 클릭한 다음 기계 아래에 변경 사항을 저장합니다.

기계에서 마우스 오른쪽 버튼 클릭
기계 파일에서

옵션 체계적인 업데이트 기계 파일에서:

  • 아니요 : 툴링 메뉴의 변경 변경되지 않음 FMO 파일.

  • 예 : 툴링 메뉴의 변경 변경 FMO 파일 → FMO 파일은 기계의 툴링 상태를 자동으로 따릅니다.

▶️ This video shows the creation and the definition of FMO file in the machine file.

Creation of FMO file-20240814-074235.png

기계 공구 할당


이 명령은 일반 또는 플레이스홀더 사이클 공구를 기계에 장착된 실제 공구로 자동 교체하여 프로그래밍에서 생산으로의 전환을 단순화하도록 설계되었습니다.

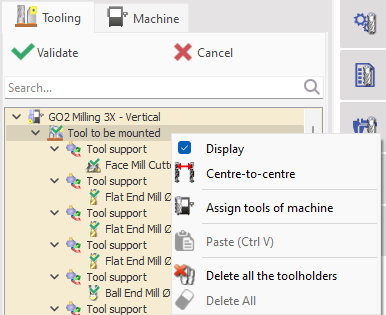

이 기계 공구 할당 명령은 기계 또는 장착할 공구 섹션에서 마우스 오른쪽 버튼을 클릭하여 액세스할 수 있습니다.

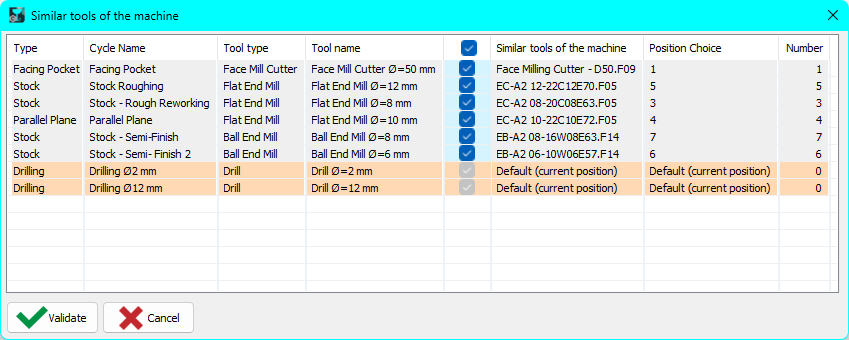

선택하면 대화 상자가 나타나 플레이스홀더 공구와 호환되는 장착 공구를 표시합니다. 호환되지 않는 공구는 쉽게 식별할 수 있도록 강조 표시됩니다. 선택을 확인하여 공구를 교체하고 장착합니다.

Assign tools of the machine dialog.png 		Assign tools of the machine.png

이 기능은 특히 여러 유사한 기계가 있는 작업장 에서 유용합니다. 각 기계에는 다른 제조업체의 장착 공구 세트가 있을 수 있습니다. 프로그래밍 중에 작업 및 공구 경로를 확인하기 위해 호환되는 공구를 사용하여 가공 사이클을 정의할 수 있습니다. 대상 기계가 선택되면 이 명령은 프로그래밍된 공구를 신속하게 대체합니다 FMO 파일의 실제 장착 공구로.

교체 후 장착 프로세스를 평소와 같이 완료할 수 있습니다.

오른쪽에 있는 명령 기능을 시연하는 비디오를 시청하세요.

HELP - MTE - Assign tools of machine-20251002-072623.png
