사이클 : Deep Drilling, 클레비스

정의

선택된 요소의 유형에 따른 깊이 계산 정의.

홀 유형: 선택된 요소의 유형은 깊이가 계산되는 방식을 이해하는 데 매우 중요합니다.

세 가지 유형의 요소가 있습니다:

  1. 관통 홀: 선택한 홀이 관통 홀인 경우(홀 생성 중 제공된 정보), 가공 항상 재료를 통과함 , 깊이 파라미터는 필요하지 않습니다.

  2. 블라인드 홀: 홀 피쳐에 깊이가 정의됩니다.

  3. 원: 요소에 정의된 깊이가 없습니다. 이것은 특별한 경우입니다.

네 가지 유형의 깊이 계산이 제공됩니다:

  • 엔티티 (기본값)

  • 소재

  • 수동 / 엔티티

  • 수동 / 소재

엔티티 (케이스 1):

  • 블라인드 홀: 가공 깊이는 홀 깊이입니다.

  • 원: 원에는 깊이가 없으므로 깊이(값 A) 필드에 값을 입력해야 합니다. 이것은 수동/엔티티 옵션과 동일한 동작입니다. 깊이는 원 Z 위치에 따라 정의됩니다.

소재 (케이스 2):

가공은 재료를 통해 수행됩니다.

수동 / 엔티티 (케이스 3):

깊이(값 A) 필드에 값을 수동으로 입력해야 합니다.

깊이는 엔티티(홀 또는 원) Z 위치에 따라 정의됩니다.

수동 / 소재 (케이스 4):

깊이(값 B) 필드에 값을 수동으로 입력해야 합니다.

깊이는 소재 값에 따라 정의됩니다. 사전 가공 작업이 정의되어 있으므로 깊이는 사전 가공된 홀의 바닥 .

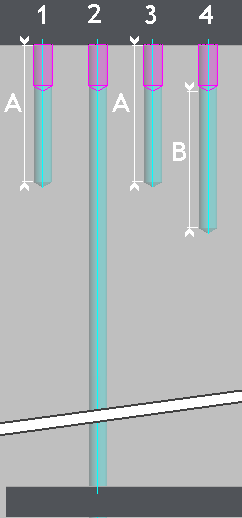

블라인드 홀

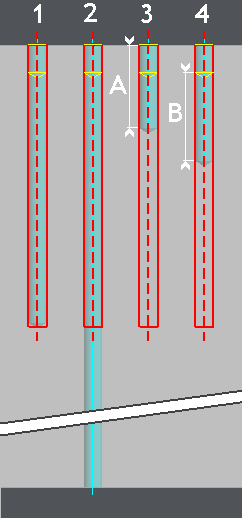

원
